Результат выполнения научно-исследовательской работы.

Регулятор включает водоизмещающий затвор 1 (см. рисунки) с полостями 2, сообщающимися с верхним бьефом через впускные отверстия 3. Выпускные отверстия 4 полостей 2 соединены трубами 5 со сливной трубой 6, причем диаметр выпускных отверстий 4 и труб 5 и 6 больше диаметра впускных отверстий 3. Система труб 5 и 6 образует сифон, колено 7 которого имеет патрубок 8, предназначенный для срыва вакуума. Выходное отверстие патрубка 8 расположено таким образом, что при максимальном открытии затвора оно находится на уровне заданного горизонта воды. Полости 2 соединены воздуховодом 9, имеющим два клапана 10 и 11, че­рез которые полости сообщаются с атмосферой. Под клапаном 10 находится поплавковая камера 12, горизонт воды в которой соответствует горизонту воды в верхнем бьефе. Поплавковая камера 12 имеет поплавок 13, который герметично перекрывает клапан 10 при горизонтах воды в канале выше за­данного и открывает его, если при максимальном открытии затвора горизонт воды в верхнем бьефе станет ниже заданного. Водопропускное отверстие сооружения имеет раму 14 с укрепленными на ней направляющимися 15, вдоль которых затвор 1 перемещается вверх- вниз. На одной их направляющих 15 укреплена пластина 16, которая герметично перекрывает клапан 11 при максимальном открытии затвора. На раме 14 укреплено уплотнение 17. Максимальное открытие затвора ограничивается. При превышении горизонтом воды верхнего бьефа заданной отметки вода из полостей 2 поступает через трубы 5 и колено 7 в сливную трубу 6, вследствие чего сифон заряжается и начинает опорожнять полости 2. Под действием выталкивающей силы затвор всплывает, открывая водопропускное отвер­стие сооружения, и пластина 16 герметично перекрывает клапан 11. Если горизонт воды в канале выше заданного, то поплавок 13 герметично перекрывает клапан 10, вследствие чего расходы воды через выпускные отверстия 4 и сифон становятся равными затвор находится в положении «открыто». После того, как горизонт воды в канале станет ниже заданного, сифон разряжается через патрубок 8, одновременно поплавок 13 открывает клапан 10 и вода через впускные отверстия 3 заполняет полости 2. Затвор опускается и перекрывает водопропускное отверстие сооружения.

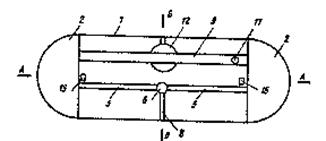

Рис. 1. Вид сверху на регулятор уровня

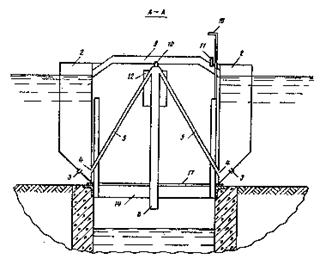

Рис. 2. Регулятор уровня

в положении «закрыто»

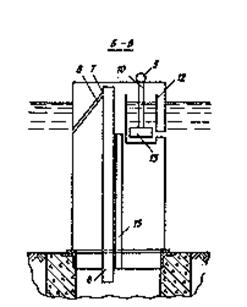

Рис. 3. Регулятор уровня в разрезе

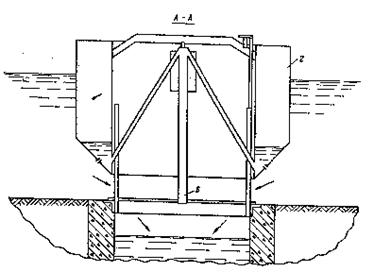

Рис. 4. Регулятор в положении «открыто»
