Результат выполнения научно-исследовательской работы.

Техническим решением является водовыпуск, выполненный в виде установленного в отверстии трубопровода пистона, снабженного пористым элементом, перекрывающим отверстие трубопровода и прижатым к пистону, например при помощи жесткой связной с ним пластины (su, а.с. № 471094 А 01g2, В 05 В 1/20, опубликовано 25.05.75, Бюллетень №19).Недостатками данного водовыпуска являются ограниченные функциональные возможности, низкая эксплутационная надежность, отсутствия возможности регулирования подачи воды.

Задача, на решение которой направленно заявляемое изобретение, - повышение эксплутационной надежности и регулируемой подачи воды. Технический результат - комплексная механизация укладки и раскладки трубопровода при эксплуатации, упрощение конструкции. Указанный технический результат достигается тем, что в поливном трубопроводе для систем капельного орошения, включающий магистральную часть, имеющую замкнутую по цилиндрической поверхности стенку и водовыпуски. Согласно изобретению водовыпуск представляет собой вставку из эластичного материала с отверстием, фиксируемую в стенке трубопровода кольцевой канавкой, при этом размещена полусфера с подпружиненным клапаном, с наружной поверхности трубопровода предусмотрена полусфера с защитной оболочкой, а защитная оболочка над отверстием выполнена сетчатой.

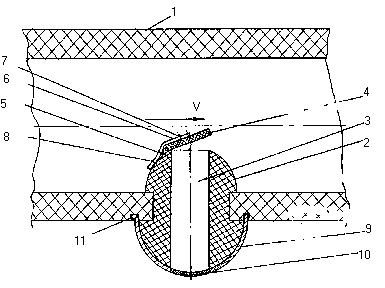

Водовыпуск размещается в отверстии магистрального поливного трубопровода 1 (см. рисунок) и представляет собой вставку 2 с отверстием З. Во внутренней полости вставка представляет собой полусферу с запорным клапаном 4, установленным на кронштейне 5. Для фиксации клапана 4 в заданном положении предусмотрена пружина 6, которая удерживается на клапане хомутом 7, а на полусфере хомутом 8. Наружная часть вставки 2 выполнена в виде полусферы и имеет защитную оболочку 9, Над отверстием вставки 2 в защитной оболочке выполнена сетка 10, для фиксации которой на наружной поверхности трубопровода выполнена канавка 11. Клапан 4 установлен на кронштейне 5, что имеет постоянный наклон в сторону движения потока со скоростью v, при этом угол наклона клапана 4, который фиксируется пружиной 6 зависит от скорости движения потока v и давления в трубопроводе. Капельный водовыпуск монтируется в установочное отверстие трубопровода 1 следующим образом. Благодаря отверстию 3 и эластичности материала вставки 2, таким образом, чтобы полусфера с клапаном 4 вошли во внутреннюю полость трубопровода 1, а наружная полусфера плотно прилегла к наружной поверхности трубопровода. Упругость материала обеспечивает принятие заданной формы вставки 2 и фиксацию ее поясом в установочном отверстии трубопровода 1. После фиксации вставки 2 в установочном отверстии на наружную полусферу одевается защитная оболочка 9 с сеткой 10 и фиксируется в кольцевой канавке 11. После фиксации всех вставок на трубопроводе 1, он раскладывается вдоль рядка растений, при этом вставки должны располагаться над корневой системой поливаемых растений у стебля, а полусфера с защитной оболочкой 9 должна опираться на поверхность земли. Раскладка трубопровода выполняется механизированным способом при посеве или междурядной обработке.

Система с капельными водовыпусками 2 работает следующим образом. При подаче воды в трубопровод 1, она перемещается со скоростью v и имеет напор Н. Величины скорости v и напора Н уменьшаются от начала к концу трубопровода из-за потерь по длине и местных сопротивлений.

Скоростной напор и статический напор Н воздействуют на клапаны 4, обеспечивая заданную величину их открытия. Клапаны в начале трубопровода будут открыты на меньшую величину, а в конце трубопровода на большую величину, что обеспечивает постоянный расходqкапельными водовыпусками по всей длине трубопровода, который определяется по уравнению

гдеm- коэффициент расхода;w- живое сечение потока; - ускорение свободного падения; Н - напор над центром тяжести расчетного сечения отверстия вставки.

Анализ уравнения показывает, что увеличение живого сечения со при снижении напора Н позволяет получать одинаковый расход водовыпусками по всей длине трубопровода 1. После завершения поливного сезона трубопровод сматывается на катушки механизированным способом, что позволяет значительно снизить трудовые затраты и повысить производительность труда.

Зарегистрировано в Федеральном институте промышленной собственности

Положительный результат формальной экспертизы на изобретение от 14.05.05.
