Результат выполнения конструкторской разработки.

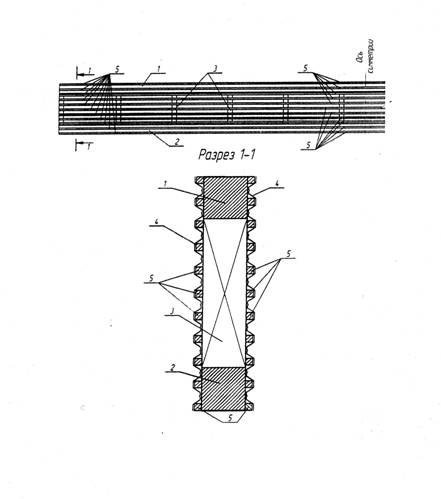

Балка (см. рисунок) включает основной каркас, состоящий из верхнего 1 и нижнего 2 поясов, выполненных из цельной древесины, и расположенных между ними ребер жесткости 3, скрепленных с ними боковых стенок 4 из гофрированных тонких листов, гофры которых расположены вдоль продольной оси балки; подкрепляющие ребра 5, ориентированные также вдоль продольной оси балки и расположенные в гофрах боковых стенок 4, полки которых не примыкают к ребрам жесткости и поясам, по всей длине балки или только в ее наиболее напряженных зонах.

Балка работает следующим образом. При действии вертикальной нагрузки происходит поперечный изгиб балки, при этом возникающие нормальные напряжения воспринимаются верхним и нижним поясами, боковыми стенками и подкрепляющими ребрами. Включение в совместную работу с каркасом боковых стенок и подкрепляющих ребер, расположенных в гофрах боковых стенок, полки которых не примыкают к ребрам жесткости и поясам, обеспечивается за счет соединения элементов между собой (например, при помощи клея, механических соединений типа гвоздей, дюбелей, скоб), а также за счет ориентации гофров боковых стенок и подкрепляющих элементов вдоль продольной оси балки. При ориентации гофров боковых стенок вдоль продольной оси балки достигается существенное увеличение изгибной жесткости стенок по направлению действия нормальных напряжений в сравнении с плоскими стенками той же толщины листа или со стенками с гофрами, расположенными перпендикулярно продольной оси балки, за счет чего они и вовлекаются в общую работу конструкции, обеспечивая тем самым увеличение моментов инерции и сопротивления поперечного сечения балки в плоскости ее изгиба. Кроме этого, при применении гофрированных боковых стенок с гофрами, ориентированными вдоль пролета балки, достигается увеличение изгибной жесткости стенок из плоскости балки, за счет чего достигается увеличение устойчивости балки в целом при изгибе из плоскости, что позволяет упростить конструктивные мероприятия, обеспечивающие устойчивость балок из плоскости их изгиба, так как расстояния между точками поперечного раскрепления балок можно увеличить.

Деревометаллическая балка из цельной древесины

с подкрепляющими ребрами

Размещение подкрепляющих ребер в гофрах боковых стенок, полки которых не примыкают к ребрам жесткости и поясам, позволяет уменьшить в два раза расстояние между точками раскрепления стенок в вертикальном направлении, что обеспечивает дополнительное увеличение изгибной жесткости стенок в плоскости изгиба. Кроме этого, за счет уменьшения расчетной свободной длины гофров в вертикальном направлении полностью исключается опасность потери устойчивости стенками.
