Результат выполнения конструкторской разработки.

На рисунке 1 представлена структура приемного устройства fora 2003. Приемные устройства fora состоят из блока приемника и блока управления. В качестве приемника используется ФМ-модуль фирмыphilips. Перестройка приемника осуществляется с помощью встроенного синтезатора частоты от устройства управления. Устройство управления реализовано на микроконтроллере atmega16. Микроконтроллер управляет работой блока приемника, декодера rds, интерфейса rs232 и параллельного порта. Состояние релейного выхода отображается на индикаторе состояния. Приемного устройство имеет тумблера для оперативного изменения состояния релейного выхода.

Управление работой приемного устройства осуществляется с компьютера под управлением соответствующего программного обеспечения. Для работы используется группа 5В канала rds. Количество команд управления, количество устройств управления и их параметров модифицируется для каждого конкретного приложения.

Возможна работа с приемными устройствами управления по расписанию. Расписание работы включает до 80 событий на каждый день недели. Расписание заносится в кодерrdsи передается на все заданные в программе номера приемных устройств. Каждое событие изменяет состояние любого канала (включить или выключить) в назначенное время с учетом дня недели. Возможно оперативное изменение расписания с помощью соответствующего программного обеспечения персонального компьютера, подключенного к кодеруrds.

Кроме этого каналами приемных устройств можно управлять без расписания, непосредственно с компьютера, к которому подключен кодерrds.

Для оперативного изменения состояния каналов управления на приемнике предусмотрены тумблера ручного управления. Контроль состояния релейных выходов осуществляется с помощью светодиодных индикаторов.

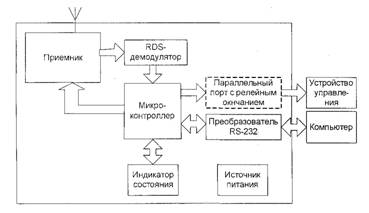

Рис.1. Структура базового приемного устройства fora 2003.

Приемные устройства fora конструктивно реализованы в металлическом корпусе типоразмера 1u. На задней панели корпусе устройства располагаются

·разъем для подключения внешней антенны 75 Ом,

·разъем для подключения сигнала rds,

·разъем для подключения стереонаушников,

·разъем интерфейса rs232,

·разъем параллельного интерфейса.

·На передней панели корпуса приемника расположены

·сетевой выключатель,

·светодиодные индикаторы режимов работу,

·тумблера ручного управления,

·светодиодные индикаторы состояния релейного выхода,

·переключатель ручного - автоматического режима работы.
