Результат выполнения научно-исследовательской работы.

В современной технике при конструировании сверхпроводящих СВЧ-изделий используют различные типы сверхпроводников. Для достижения высоких эксплуатационных характеристик сверхпроводящих СВЧ-изделий при температуре 4,2 К и ниже используют обычные сверхпроводники, в частности высокочистый ниобий. Но при получении изделия из высокочистого ниобия путем электронно-лучевой плавки, токарной обработки слитка, химической или электрохимической полировки, отжига в высоком вакууме имеют место большие потери дорогостоящего сверхпроводящего материала. Таким путем очень трудно получить структуры сложной формы, которые наиболее характерны для реальных изделий.

Технология получения сверхпроводящих изделий, разработанная в ИХТРЭМСе, заключается в нанесении на поверхность матрицы (поз.1), выполненной из материала с нормальной проводимостью, покрытия, состоящего из расположенных один на другом сверхпроводящего (поз.2), стабилизирующего (поз.3) и теплопроводного (поз.4) слоев.

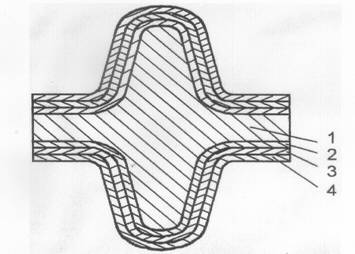

Продольный разрез единичной гофрированной секции сверхпроводящего резонатора.

Матрицу изготавливают из углеродсодержащего материала (стеклоуглерод или графит) с требуемой геометрией. Затем в электролизере с газовой атмосферой из расплава, содержащего смесь солей тугоплавкого металла и галогенида щелочного или щелочеземельного металла, наносят слой тугоплавкого переходного металла (ниобия, тантала, молибдена или вольфрама) при температуре 700-1200°С. В процессе нанесения тугоплавкого металла за счет диффузионного взаимодействия на поверхности матрицы формируется сверхпроводящий слой, который представляет собой химическое соединение с кристаллической структурой типа В-1. Часть непрореагировавшего с матрицей тугоплавкого переходного металла образует стабилизирующий слой.
