Описание к ИЛ № 42-020-05

Данная работа является результатом выполнения конструкторской разработки.

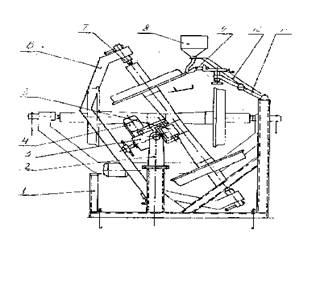

Установка (см. рисунок) состоит из станины 1, с поворотными стойками 2, одна из которых приводная, на них установлена рама 6 с возможностью вращения в вертикальной плоскости. Также на станине установлены консоль 10, с бункером 8 для флюса и консоль 11 для установки механизма настройки держака 9 сварочного полуавтомата.

Установка для наплавки гребней колесных пар грузовых вагонов

Рама содержит подвижные центры 7 для установки и фиксации колесной пары и привод ее вращения, состоящий из электродвигателя 4, червячного редуктора 3 и приводных резиновых роликов 5. Высота установки роликов регулируется вручную с помощью винтовой передачи.

Подлежащая наплавке колесная пара, после предварительного нагрева, устанавливается на раме в горизонтальном положении. Ролики приводятся в контакт с осью колесной пары, после чего включается привод стойки, разворачивающий раму на 60 ⁰, и привод вращения роликов. Затем с помощью консолей в зону наплавки вводят бункер с флюсом и держак сварочного полуавтомата. Производится наплавка.

После наплавки гребня колеса до нижнего размера консоли разводятся, рама разворачивается в горизонтальное положение, колесная пара краном удаляется из установки и помещается в термостат для медленного охлаждения, после чего производится наплавка противоположного колеса.

Использование сварочной проволоки Ш 1,6 мм обеспечивает небольшую глубину проплавления, что позволяет избежать трещинообразования в наплавленном слое, а наклон колесной пары на 60 ⁰ обеспечивает получение горизонтального шва в зоне наплавки, что повышает качество шва, так как расплавленный металл, флюс и шлак не стекают по поверхности, а также не нарушается структура наплавленного металла.
