Номер

35-030-05

Наименование проекта

Грузозахватное приспособление для деталей со смещенным центром тяжести.

Назначение

Транспортирование и установка деталей при выполнении сборочных работ.

Рекомендуемая область применения

Машиностроение.

Описание

Результат выполнения конструкторской разработки.

Приспособление состоит из сварного рычага 5 таврового сечения, навесного кольца 1, с помощью которого приспособление навешивается на крюк грузоподъемного механизма.

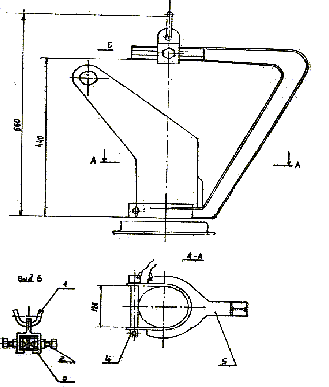

Рис. 1 Общий вид приспособления

Определение центра тяжести изделия или детали осуществляется хомутом 3, свободно перемещающимся по направляющей рычага, с последующим закреплением стопорными винтами 2 и контргайкой. Деталь в приспособлении фиксируется осью 4.

Применение приспособления сокращает время сборки, улучшает условия труда и техники безопасности.

Преимущества перед известными аналогами

Простота конструкции, удобство в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращается время сборки в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.11.2005
