Инновации бизнесу. Грузозахватное приспособление для деталей типа колец.

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

35-023-05

Наименование проекта

Грузозахватное приспособление для деталей типа колец.

Назначение

Транспортирование и установка горизонтально или наклонно на станочные приспособления.

Рекомендуемая область применения

Машиностроение.

Описание

Результат выполнения конструкторской разработки.

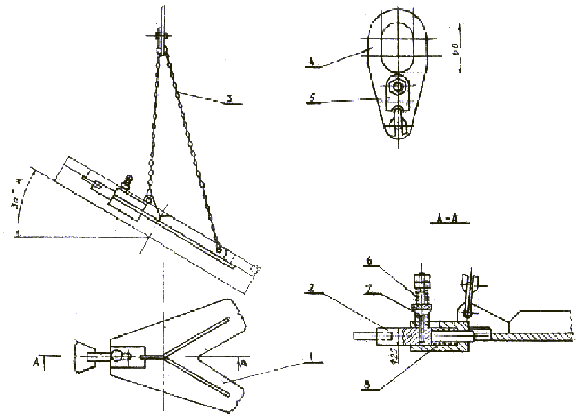

Приспособление состоит из сварной рамы 1, подвижного штока 2, регулируемой сварной цепи 3, специальной навесной петли 4, навешиваемой на крюк грузоподъемного механизма, пружин 6 и 8, кнопки 7.

Для фиксации звена цепи в навесной петле предусмотрена фиксирующая чека 5.

Путем регулировки длины ветвей цепи приспособление устанавливается на требуемый угол наклона поднимаемого изделия. Подпружиненный шток путем поднятия кнопки отводится назад и приспособление фиксируется на данное изделие. Под действием пружины 8 шток возвращается в исходное положение и упирается в элементы поднимаемой детали или приспособления. Кнопка, скользя по поверхности втулки, под действием пружины попадает в отверстие и надежно удерживает шток.

После установки детали на станок шток за кнопку отводится назад и приспособление снимается с детали.

Применение приспособления улучшает условия труда и техники безопасности.

Преимущества перед известными аналогами

Простота конструкции, надежность в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости в 1,5 - 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
