Результат выполнения научно-исследовательской работы.

Предлагаемый механизм относится к устройствам, способным осуществлять преобразование поступательного перемещения.

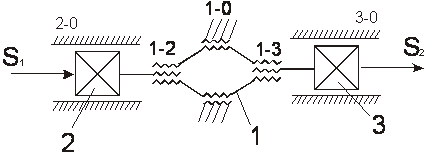

На рисунке изображен редуктор поступательного движения, состоящий из ведущего ползуна 2, образующего с поступательным звеном - стойкой 0 поступательную кинематическую пару (2-0), промежуточного звена 1, входящего со стойкой в винтовую кинематическую пару (1-0), и ведомого ползуна 3, соединенного со стойкой в поступательную кинематическую пару (3-0).

Работает четырехзвенный редуктор поступательного движения следующим образом. При заданном поступательном движении ведущего ползуна 2 промежуточное звено 1 через винтовую кинематическую пару 1-2 с ведущим ползуном получает движение при этом, оно начинает винтовое движение относительно стойки в винтовой паре 1-0. Это движение через винтовую кинематическую пару 1-3, промежуточное звено с ведомым ползуном 3, преобразуется в поступательное движение ведомого ползуна 3. Таким образом, ведущий и ведомый ползуны 1 и 3 снабжаются по одной винтовой кинематической паре и по одной поступательной кинематической паре, с промежуточным звеном и со стойкой. Промежуточный резьбовой вал 2 имеет три винтовые кинематические пары с ползунами 1 и 3 и со стойкой 0. В результате такого соединения звеньев, поступательное движение входного ползуна преобразуется в поступательное движение ведомого ползуна.
