Результат выполнения научно-исследовательской работы.

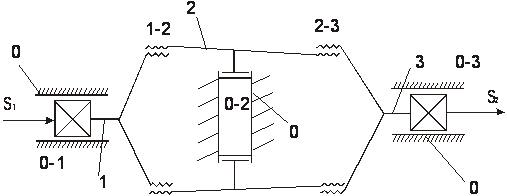

На рисунке изображен редуктор поступательного движения, состоящий из ведущего ползуна 1, образующего с поступательным звеном - стойкой 0 поступательную кинематическую пару (0-1), промежуточного звена 2, входящего со стойкой в поворотную кинематическую пару (0-2), и ведомого ползуна 3, соединенного со стойкой в поступательную кинематическую пару (0-3).

Работает четырехзвенный редуктор поступательного движения следующим образом. При заданном поступательном движении ведущего ползуна 1 промежуточное звено 2 через винтовую кинематическую пару 1-2 с ведущим ползуном получает движение при этом, так как оно связано со стойкой в поворотную кинематическую пару 0-2, его движение становится поворотным. Это движение через винтовую кинематическую пару 2-3, промежуточное звено с ведомым ползуном 3, преобразуется в поступательное движение ведомого ползуна 3. Таким образом, ведущий и ведомый ползуны 1 и 3 снабжаются по одной винтовой кинематической паре и по одной поступательной кинематической паре, с промежуточным звеном и со стойкой. Промежуточный резьбовой вал 2 имеет две винтовые кинематические пары с ползунами 1 и 3 и поворотную пару, со стойкой. В результате такого соединения звеньев, поступательное движение входного ползуна преобразуется в поступательное движение ведомого ползуна.
