Результат выполнения научно-исследовательской работы.

Изобретение относится к устройствам, способным заменить механизмы поступательного перемещения.

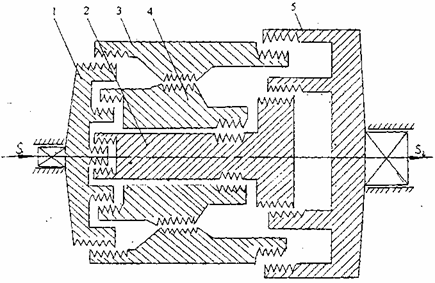

На чертеже изображен редуктор, состоящий из ведущего ползуна 1, находящегося в направляющем устройстве, резьбового вала 2, резьбовой втулки 3, дополнительной резьбовой втулки 4 и ведомого ползуна 5, находящегося в направляющем устройстве. Шестым звеном является стойка.

Резьбы у звеньев редуктора могут быть как внешними, так и внутренними.

Работает редуктор следующим образом. При поступательном движении ведущего ползуна 1 резьбовой вал 2, резьбовая втулка 3 и дополнительная резьбовая втулка 4 через несамотормозящиеся резьбы приходят во вращение с одновременным поступательным движением, в результате чего получает движение выходной ползун 5. Вал 2, втулка 3 и дополнительная втулка 4 имеют по три винтовые нарезки резьбы. Одной из нарезок-резьб они входят в зацепление с ведущим ползуном, другой соединяются между втулкой, дополнительной втулкой и резьбовым налом, а третьей резьбой втулка и вал входит в зацепление с ведомым ползуном, приводя его в поступательное движение. Таким образом, поступательное движение на входе преобразуется в поступательное движение на выходе.
