Результат выполнения конструкторской разработки.

В механизме преобразования движения, состоящем из ротора с торцовыми функциональными синусоидальными дорожками и поршней, взаимодействующих с ротором через подшипники качения, наружное кольцо подшипника качения выполнено в виде полутора и взаимодействует своей выпуклой частью с торцовыми функциональными синусоидальными дорожками ротора.

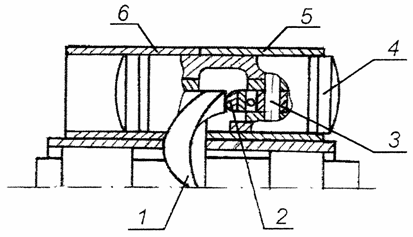

Сущность изобретения поясняется чертежом, на котором изображен механизм преобразования движения в рабочем положении, поперечное сечение.

Механизм преобразования движения (поступательного поршней во вращательное ротора) состоит из ротора, выполненного в виде кулачковой шайбы, с торцовыми функциональными синусоидальными дорожками 1 и сопрягаемыми с ними наружными кольцами подшипников качения 2, установленных на осях 3 поршней 4, расположенных в цилиндрах, образованных двумя полублоками 5 и 6. Наружное кольцо подшипника качения 2 выполнено в виде полутора.

Механизм преобразования движения работает следующим образом.

При подаче воздуха в полость цилиндра, образованную аксиальными отверстиями двух полублоков 5 и 6, поршень 4 с подшипниками 2 на осях 3 перемещается под действием воздуха и за счет контакта с функциональными синусоидальными торцовыми дорожками ротора, выполненного в виде кулачковой шайбы, сообщает последней вращение. При этом контакт звеньев кинематической пары точечный.
