Результат выполнения конструкторской разработки.

Изобретение относится к горной промышленности и может быть использовано для борьбы с пылью при проведении горных выработок буровзрывным способом, а особенно выработок большого сечения.

Устройство для улавливания пыли, включающее корпус, завихритель воздушного потока, трубки для подвода воды к основной и дополнительной форсунке, выходные отверстия которых направлены навстречу друг другу, и шламоотделитель, дополнительно снабжено диффузором, установленным на корпусе со стороны забоя тупиковой выработки и состоящим из двух частей металлического каркаса, на которые натянута прорезиненная лента, одна часть каркаса жестко закреплена на корпусе, а другая часть выполнена выдвижной из первой, причем наружный размер диффузора выбирают с учетом размера выработки в свету, а его внутренний размер соответствует корпусу, при этом давление воды в основной форсунке больше, чем в дополнительной.

Изобретение поясняется чертежами, где на фиг.1 показан общий вид устройства для улавливания пыли, а на фиг.2 - диффузор.

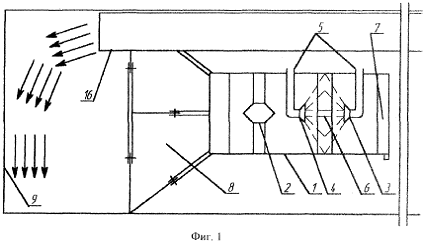

Устройство для улавливания пыли состоит из корпуса 1, завихрителя воздушного потока 2, основной 3 и дополнительной 4 форсунок, выходные отверстия которых направлены навстречу друг другу, трубок для подвода воды 5 в зону пылеподавления 6, образующуюся между факелами встречных потоков воды, шламоотделителя 7, диффузора 8, который устанавливается на корпусе 1 со стороны забоя тупиковой выработки 9.

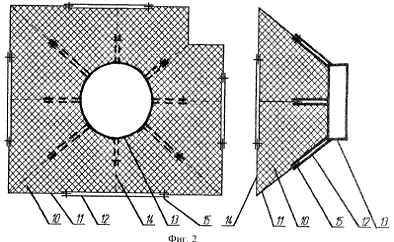

Диффузор 8 устанавливается непосредственно перед проведением буровзрывных работ. Он состоит из двух частей металлического каркаса, на которые натянута прорезиненная лента 10. Каркас выполнен из металлической проволоки 11 диаметром 6-8 мм и трубок 12, внутренний диаметр которых соответствует диаметру металлической проволоки, причем одну часть каркаса 13 жестко закрепляют на корпусе устройства, а другую часть 14 выдвигают из первой и фиксируют шплинтами 15. Такая конструкция каркаса удобна для транспортировки диффузора по выработкам к месту установки. Наружный размер диффузора 8 выбирают с учетом размера выработки в свету, а внутренний размер соответствует корпусу. После проведения буровзрывных работ и проветривания забоя тупиковой выработки согласно правилам безопасности диффузор складывают, снимают с корпуса и размещают у борта выработки до следующей установки.

Устройство работает следующим образом. Свежая струя воздуха, выходя из вентиляционного трубопровода 16, омывает забой тупиковой выработки 9. Далее воздушная струя после проведения буровзрывных работ в подготовительном забое насыщается пылью и, проходя через диффузор 8, поступает в корпус 1, где закручивается за счет завихрителя воздушного потока 2. Вращательное и осевое движение воздуха обеспечивает повышение эффективности захвата пыли каплями распыленной воды. Затем воздушная струя направляется в факел дополнительной форсунки 4, где происходит частичное подавление наиболее крупных фракций пыли и далее попадает в зону пылеподавления 6, образующуюся между факелами встречных потоков распыленной воды от основной 3 и дополнительной 4 форсунок. В качестве дополнительной форсунки 4 используют форсунку с меньшим давлением воды, чем у основной форсунки 3, потому что при давлении воды в дополнительной форсунке 4, большем или равном давлению воды в основной форсунке 3, снижается эффективность улавливания тонкодисперсной пыли. В зоне пылеподавления 6 происходит смачивание наиболее мелких фракций пыли диспергированными частицами воды. Уловленная пыль через шламоотделитель 7 отводится из устройства для улавливания пыли.

Эффективное улавливание тонкодисперсной пыли в зоне пылеподавления 6 объясняется созданием потока с высокой плотностью капель воды, вследствие наложения факелов основной 3 и дополнительной 4 форсунок, что увеличивает число встреч между каплями воды и частицами пыли. Кроме того, вследствие ориентирования основной форсунки 3 навстречу водовоздушному потоку скорость соударения капель воды с частицами пыли возрастает, что ведет к повышению захвата тонкодисперсной пыли.
