Результат выполнения конструкторской разработки.

Изобретение относится к биологии и экспериментальной медицине и предназначено для проведения хронических опытов и длительных исследований на мелких подопытных животных.

Устройство для проведения экспериментов на мелких животных дополнительно снабжено сменным столом для манипуляций с установленным на нем фиксатором лап, а в основании выполнены прорези для установки и перемещения сменного стола для манипуляций.

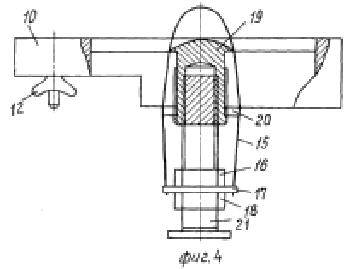

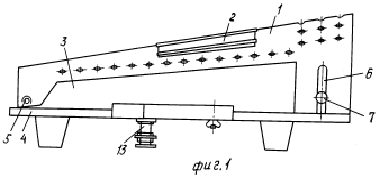

На фиг.1 изображено устройство, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.3 - то же, вид спереди; на фиг.4 - фиксатор лап.

Устройство содержит крышку 1 с прорезями 2 и пазом для лапы 3, установленную на основании 4. Суживающийся конец крышки 1 при помощи винтов 5 шарнирно скреплен с основанием 4. Противоположный конец крышки 1 имеет приспособление для фиксации положения крышки относительно основания, выполненное в виде боковых поперечных прорезей 6, сопряженных с фиксирующими винтами 7, укрепленными на основании 4. Глубина прорезей 6 позволяет изменять положение крышки 1 относительно основания 4 по высоте в зависимости от величины животного. На данном участке крышки 1 со стороны входа устройства, а также в основании 4 выполнено несколько рядов отверстий 8 для стержневых элементов 9, запирающих животное. Стол для манипуляций 10 фиксируется в пазу 11 основания 4 фиксатором стола для манипуляций 12. К столу для манипуляций 10 присоединен фиксатор лап 13, который передвигается по пазу 14 и состоит из гибкой муфты 15, натяжного винта 16 с шайбой 17 и контргайкой 18 и передвижного винта с внутренней резьбой 19, фиксирующей этот винт гайки 20 и натяжного винта 21 для регулировки величины гибкой муфты 15.

Устройство работает следующим образом. Для фиксации подопытного животного, например крысы, в устройстве вытаскивают стержневые элементы 9 из отверстий 8. Крысу помещают в устройство так, что голова животного попадает в суживающуюся часть этого устройства и заклинивается там между крышкой 1 и основанием 4. Затем вставляют несколько стержневых элементов 9 в отверстия 8 и запирают животное. После этого при помощи прорезей 6 устанавливают крышку 1 на таком уровне относительно основания 4, чтобы животное оказалось прижатым к основанию 4, и фиксируют это оптимальное положение крышки 1 фиксирующими винтами 7. Через паз для лапы 3 выводят исследуемую лапу крысы, укладывают на стол для манипуляций 10 и закрепляют лапу фиксатором лапы 13. Фиксирование производят при помощи гибкой муфты 15 и натяжного винта 16 путем перемещения шайбы 17, соединенной с ней гибкой муфты 15 и контргайки 18. В зависимости от величины исследуемого животного стол для манипуляций 10 смещают по пазу 11 и прикрепляют к основанию 4 фиксатором стола для манипуляций 12. Передвижной винт 19 с внутренней резьбой смещается по пазу 14 относительно стола для манипуляций 10 в необходимое положение и фиксируется гайкой 20. В таком положении животное оказывается надежно зафиксированным в заявляемом устройстве, причем можно проводить эксперименты на лапах животных, например изучать реакцию тканей на повреждение, измерять отек лап, определять размеры и делать отпечатки ран, изучать процессы резания костных тканей. При этом нормальное физиологическое состояние животного не нарушено.

Зафиксированное таким образом животное пригодно для постановки и осуществления необходимых опытов. Животное в таком устройстве может находиться длительное время. Обеспечивается надежная фиксация мелких животных, различных по возрасту и размеру, появилась возможность проводить эксперименты на одной или нескольких лапах (если устройство снабжено несколькими столами для манипуляций) одновременно на протяжении длительного времени, то есть в онтогенезе.
