Результат выполнения конструкторской разработки.

Смесительная установка для приготовления абразивных масс дополнительно снабжена кривошипно-шатунным механизмом, который кинематически связан с вертикальной вращающейся лопастью, а чаша и лопасть снабжены электроприводами с бесступенчатым регулированием числа оборотов.

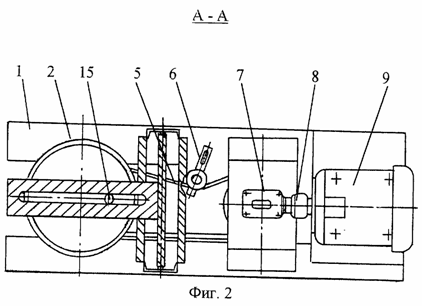

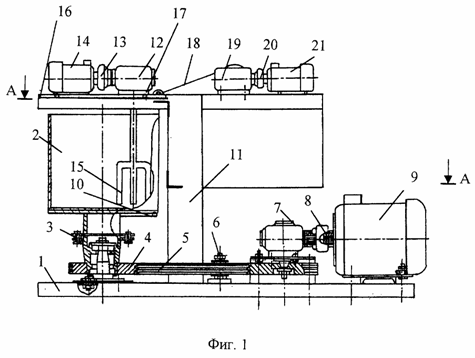

Изобретение поясняется чертежами, где на фиг.1 показан общий вид смесительной установки; на фиг.2 - разрез А-А на фиг.1.

Смесительная установка для приготовления абразивных масс содержит станину 1 (фиг. 1), на которой смонтирована чаша 2, установленная посредством болтов 3 на ведомый шкив 4, соединенный посредством ременной передачи 5, натяжителя ремня 6, червячного редуктора 7, эластичной муфты 8 с электродвигателем 9, приводящим чашу 2 во вращение. Для облегчения выгрузки абразивных масс предусмотрена возможность поворота чаши на шарнирах 10. На станине 1 закреплена стойка 11, на верхней поверхности которой установлен червячный редуктор 12, соединенный эластичной муфтой 13 с электродвигателем 14, приводящим во вращение лопасть 15, установленную на выходном валу червячного редуктора 12. При этом электродвигатель 14 и червячный редуктор 12 смонтированы на рельсовом пути 16 на роликах 17. Возвратно-поступательное перемещение лопасти 15 осуществляется посредством кинематически связанного с ней кривошипно-шатунного механизма 18 через червячный редуктор 19, эластичную муфту 20 и электродвигатель 21.

Смесительная установка для приготовления абразивных масс работает следующим образом. Абразив, засыпанный в чашу 2, смешивается со связкой благодаря движению рабочих органов установки. Вращение чаши заимствуется от электродвигателя 9 через червячный редуктор 7 и ременную передачу 5. Лопасть 15 получает вращение от электродвигателя 14 через червячный редуктор 12. Электродвигатели 9 и 14, приводящие во вращение чашу и лопасть, выполнены с бесступенчатым регулированием числа оборотов. Перемещение лопасти 15 в объеме чаши 2 обеспечивается таким образом: кривошипно-шатунный механизм 18 преобразует вращение электродвигателя 21 в возвратно-поступательное перемещение шарнирно связанных с ним электродвигателя 14 и червячного редуктора 12 с установленной на его выходном валу лопастью 15, которые передвигаются по рельсовому пути 16 на роликах 17.

Преимущество изобретения состоит в том, что смешивание абразивной массы в данной установке осуществляется благодаря сочетанию трех движений: вращения чаши, вращения лопасти и ее возвратно-поступательного перемещения. Все это дает возможность качественно перемешивать массу во всем объеме чаши, то есть практически исключена возможность непромешивания, сведено к минимуму наличие застойных зон и достигнута высокая однородность смешиваемой массы. Кроме того, электродвигатели, приводящие во вращение чашу и лопасть, обеспечивают возможность бесступенчатого регулирования числа оборотов. Это позволяет расширить технологические возможности смесительной установки, подобрать наиболее подходящую частоту вращения чаши и лопасти для каждого конкретного вида работ (например, в зависимости от типа связки и зернистости абразива) и тем самым оптимизировать процесс смешивания компонентов. Установка не содержит сложных загрузочно-выгрузочных устройств, применение которых сопряжено с дополнительными финансовыми и временными затратами. Смешиваемые компоненты загружаются через верхнюю часть чаши, а готовая смесь выгружается поворотом чаши на шарнирах на 120 ^o в заранее приготовленную емкость .Данное устройство позволяет значительно повысить интенсивность процесса смешивания, а также существенно снизить время смешивания компонентов.
