Результат выполнения технологической разработки.

В предлагаемом способе первоначально на статорные обмотки электродвигателя подают напряжение с амплитудой, равной амплитуде напряжения сети, а затем последовательно во времени, через определенный промежуток времени от начала подачи напряжения, равный /3 эл.град. (при частоте сети 50 Гц - 0,0033 с), электродвигатель отключают от питающей сети и переводят в режим динамического торможения на такое же время, /3 эл.град. (при частоте сети 50 Гц - 0,0033 с), после чего на обмотки статора вновь подают напряжение с амплитудой, равной амплитуде напряжения сети.

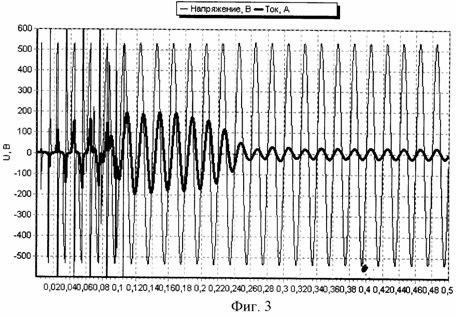

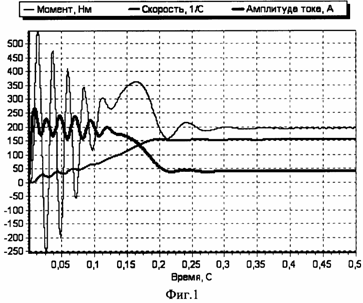

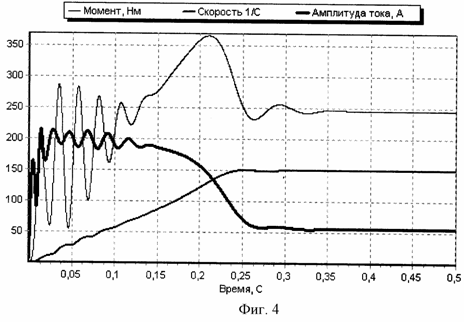

Изобретение поясняется чертежами, где на фиг.1 показан пуск прямым включением в сеть; на фиг.2 показан процесс пуска с помощью полупроводникового регулятора напряжения; на фиг.3 показаны графики мгновенных напряжения и тока в одной фазе при пуске асинхронного электродвигателя с помощью полупроводникового регулятора напряжения; на фиг.4 показан процесс пуска асинхронного электродвигателя с помощью данного способа.

Конструкции асинхронных электродвигателей проектируют таким образом, чтобы обеспечить достаточный пусковой момент и максимально снизить при этом значение пускового тока. Для этого конструкции обмоток роторов асинхронных электродвигателей изготовляют специальной конфигурации (глубокопазный, двухклеточный). Несмотря на эти конструктивные разработки, пусковой ток остается довольно большим. Существенным недостатком также является значительная величина амплитуды периодической составляющей электромагнитного момента. На фиг.1. показаны диаграммы, характеризующие пуск асинхронного электродвигателя прямым включением в сеть. При использовании полупроводниковых регуляторов напряжения удается существенно снизить амплитуду периодической составляющей электромагнитного момента, фиг.2. Это позволяет в значительной степени уменьшить динамические нагрузки на механическое передаточное устройство, тем самым повышая надежность электропривода в целом. Однако работа полупроводниковых ключей вызывает изменение напряжения сети электроснабжения. На фиг.3 изображены мгновенные напряжение и ток в фазе А в процессе пуска асинхронного электродвигателя. Как видно из фиг.3, негативное воздействие на сеть электроснабжения продолжается практически в течение всего пуска (составляет примерно 0,3-0,5 с.). При пуске асинхронного электродвигателя методом неодновременного подключения фаз (фиг.4) качество переходного процесса можно считать удовлетворительным. Как и предыдущий способ пуска, метод неодновременного подключения негативно воздействует на сеть электроснабжения. Не симметричная нагрузка на сеть крайне нежелательна, а в некоторых случаях и вовсе недопустима. Управляющее воздействие на асинхронный электродвигатель и вызываемая им негативная ситуация в сети электроснабжения продолжаются 0,015 с.

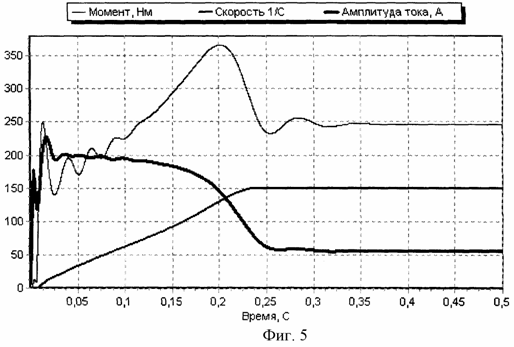

На фиг.5. изображен процесс пуска асинхронного электродвигателя данным способом.
