Номер

29-224-05

Наименование проекта

Устройство для испытания смазочных и антифрикционных композиций при трении-качении на различных машиностроительных материалах

Назначение

Проведение триботехнических испытаний смазочных материалов и антифрикц-х композиций при трении-качении. Опред-е износостойкости; восстановление сп-бом наращивания геометрич. размеров пар качения машиностр-х материалов при различн. нагрузках

Рекомендуемая область применения

Триботехника, отработка антифрикционных и смазочных составов на различных машиностроительных материалах

Описание

Описание к ИЛ № 29-224-05

Результат выполнения НИР.

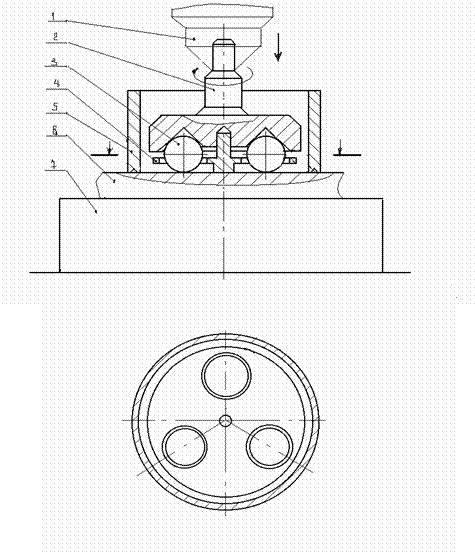

Устройство смонтировано на базе вертикально-сверлильного станка. Состоит (см. рис.): из корпуса 2, верхняя часть которого зажимается в патроне 1 вертикально-сверлильного станка; 3-х нагрузочных шариков 3; сепаратора 4; стакана 5 с трёхугольной канавкой в нижней части; испытываемой пластины 6; технических весов 7 для замера нагрузки.

Выемку стакана 5 заполняют силиконовым герметиком и плотно прижимают к испытываемой пластине 6. После отвердевания герметика, внутрь стакана помещают сепаратор 6 с нагрузочными шариками 3 и сверху опускают корпус 2, зажатый в патроне 1. В стакан заливают смазочную композицию, создают необходимую нагрузку и включают станок.

Износ или наращивание пятна контакта на пластине производят измерительным инструментом или взвешиванием самой пластины.

Рис. Устройство для испытания смазочных и антифрикционных композиций

при трении качении на различных машиностроительных материалах

Преимущества перед известными аналогами

Схема проведения испытаний позволяет значит-но снизить размеры и вес устройства. Оперативно проводить испытания за счёт применения простого в эксплуатации вертикально-сверлильного станка, использовать как жидкую так и консистентную смазку

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике устройства

Технико-экономический эффект

Сокращение времени по подготовке и уменьшение материальных затрат при проведении экспериментов в два и более раз. Снижение расходов эл/энергии, что ведет к снижению себестоимости на проведение исследований

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.11.2005
