Результат выполнения НИР.

Стенд смонтирован на базе пневмоцилиндра с двумя манжетами, установленного на раме (см. рис.).

На раме установлен пневмоцилиндр параллельно поверхности стенда. Одна сторона пневмоцилиндра закреплена на шарнире, другая опирается на кулачек. К штоку пневмоцилиндра крепится пружина, обеспечивающая боковую нагрузку.

Шток пневмоцилиндра под действием сжатого воздуха пневмосистемы совершает возвратно-поступательные движения.

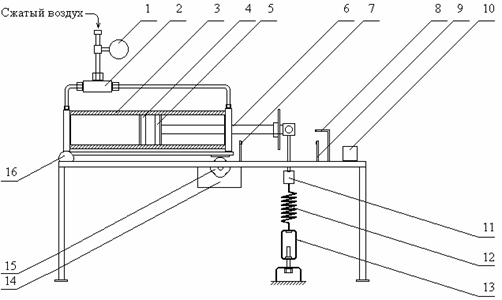

Рис. Схема стенда для ресурсных триботехнических испытаний

1-манометр, 2-электроклапаны, 3-пневмоцилиндр, 4,5-манжетные уплотнения, 6-шток пневмоцилиндра, 2-шток пневмоцилиндра, 7,9-концевые выключатели, 8-кнопка электронного счетчика, 10-электронный счетчик, 11- динамометр, 12-пружина, 13-натяжной механизм, 14-мотор-редуктор, 15-кулачек, 16-шарнир.

Для обеспечения возвратно-поступательных движений штока используется компрессор. Перераспределение сжатого воздуха осуществляется с помощью электроклапанов, которые управляются посредством концевых выключателей, установленных на раме установки. Концевые выключатели позволяют своевременно изменить направление движения штока.

Для измерения давления, в пневмосистеме установлен манометр. Давление необходимо контролировать для обеспечения равных условий при сравнительных ресурсных испытаниях.

Для определения количества возвратно-поступательных движений штока, используется электронный счетчик, который необходим для проведения сравнительных ресурсных испытаний.

В конструкции стенда предусмотрена капельная система смазки штока пневмоцилиндра. Смазка может включать в себя абразивные частицы и агрессивные добавки, которые способствуют увеличению сил трения в трибосопряжении «шток-уплотнитель», что обеспечивает более жесткий режим работы и, как следствие, требуется меньше времени для определения степени износа испытуемого образца (сальник, манжета). Введение в смазку различных абразивных частиц и агрессивных добавок позволяет максимально приблизить к реальным условия работы трибосопряжения.

Для ужесточения режима работы, в конструкции стенда предусмотрен кулачковый механизм, который моделирует вибрацию и динамическую боковую нагрузку на шток пневмоцилиндра. Частота вибрации может изменяться в зависимости от профиля и частоты вращения кулачка.

Степень статической боковой нагрузки на шток может задаваться путем изменения силы натяжки пружины, что обеспечивает натяжной механизм. Так же, боковую нагрузку можно регулировать за счет изменения жесткости пружины (замена на другую). Сила натяжки пружины контролируется динамометром.

Для моделирования температурных условий работы стенд может быть помещен в климатический шкаф или холодильную камеру.
