Описание к ИЛ № 29-218-05

Результат выполнения НИР.

Центробежный концентратор включает в себя (см. рис.) рабочий орган 1, выполненный в виде эллипсоида вращения с окнами 2, расположенными с противоположных сторон линии, соединяющей фокусы, и служащими для подвода исходного материала и выпуска продуктов разделения.

Внутренний слой, представленный частицами сравнительно небольшой плотности при максимальных углах (a) поворота рабочего органа 1, сливается попеременно через одно и другое окна 2 в кожух 10 и далее.

Частицы металла концентрируются по периферии на рабочей поверхности и периодически по мере их накопления разгружаются через разгрузочное устройство 11.

Рабочий орган 1 гибкими элементами 3 связан с механизмом привода 4, вращающим этот орган.

Концентратор снабжен устройством, обеспечивающим колебания рабочего органа 1 относительно оси 4 привода 5 его вращения посредством, например, рычага 6, связывающего рабочий орган 1 со штоком 7, совершающим в том числе возвратно-поступательное движение от эл/двигателя 8 и кривошипа 9.

Рабочий орган 1 концентратора помещен в кожух 10 с разгрузочным устройством 11. Концентратор включает патрубок 12 для подачи в рабочий орган 1 исходного материала в виде пульпы.

Работает концентратор следующим образом.

При включенных механизме привода 5, вращающего рабочий орган 1 и устройстве, обеспечивающем его колебания относительно оси вращения позиции 6,7, 8, 9 через патрубок 12 в рабочий орган 1 подается исходный материал в виде пульпы.

Центрифугируемый слой твердой фазы при колебаниях рабочего органа 1, перетекая под действием тангенциальной составляющей ускорения в направлении от одного окна 2 к другому расслаивается по плотности частиц.

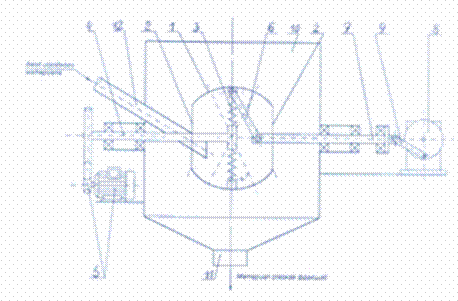

                                      Рис. Центробежный концентратор
