Описание к ИЛ № 29-217-05

Результат выполнения НИР.

Дозатор состоит (см. рис.) из плоской коробчатой обоймы 1, подвижной планки 2, отжимной пружины 3, служащими для перемещения отрезков 4, присаживаемого материала к отверстию в дне обоймы, роликов 5, направляющей втулки 6, падающего механизма 7 в виде тянущих роликов и направляющего механизма 8 с элементами торможения в виде подпружиненных пластин 9, кристаллизатора 10, из которого вытягивается слиток 11.

Металл подают по желобу 12 в кристаллизатор 10, где он образует жидкую лунку 13.

Дозатор крепится к стойке. На широких стенках вместе прохождения к дну в близи него устанавливается промежуточный подающий механизм в виде тянущих роликов. К стенке обоймы крепится стопарно-отжимной механизм 14 для отвода пружины в исходное положение и стопорения ее в этом положении, а также для перемещения отрезков к дну в обойме. Планка 15 выполняет роль элемента, устраняющего во время пополнения обоймы отрезками контакт движущегося отрезка с отрезком, вводимым в обойму.

Скорость подачи отрезков согласовывают с объемным расходом металла при литье слитков для обеспечения требуемого содержания. Вводимого с присадкой модифицирующего или легирующего элемента в закристаллизованном слитке.

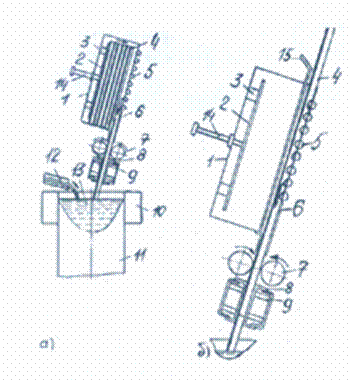

Рис. Дозатор для автоматической подачи в расплав короткомерного присадочного материала: а) продольный разрез;  б) то же, в конце заливки
