Описание к ИЛ № 29-210-05

Результат выполнения НИР.

Авторами предложен новый способ крепления заготовок на токарном станке (см. рис.) вместо общепринятого способа, предусматривающего закрепление одного конца заготовки 2 в патроне 1 передней бабки с поджатием другого ее конца вращающимся центром 3.

В разработанном способе в процессе точения заготовка 2 не сжимается, а напротив, растягивается при помощи вращающегося токарного патрона 4, установленного в пиноли задней бабки.

Растягивание осуществляется путем вращения ручки пиноли и, следовательно, перемещением задней бабки в направлении от передней бабки. Усилие перемещения должно быть таким, чтобы возникающее в заготовке растягивающее усилие не превышало предела текучести материала. В результате этого заготовка приобретает дополнительную жесткость.

Растягивающее усилие в заготовке диаметром 15 мм контролировали при помощи динамометра и его величина не превышала предела текучести для алюминия (55 кгс/мм ² или 550 Мпа).

Одновременно изготовляли образцы при обычном, «сжимающем» их закреплении на станке.

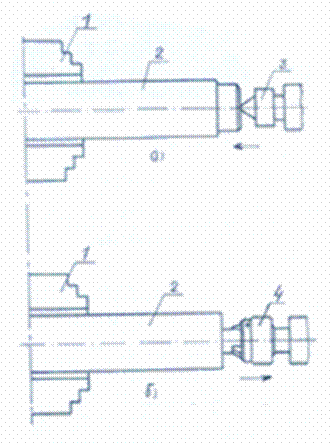

Рис. Схема установки заготовки на токарном станке;А) по обычной схеме, Б) по разработанной схеме

Механические свойства образцов из алюминия марки А99, изготовленных при разном креплении заготовок при продольной подаче 0,02 мм/об
