Описание к ИЛ № 29-198-05

Результат выполнения НИР.

Стенд смонтирован на базе пневмоцилиндра с двумя манжетами, установленного на платформе (см. рис. 1) и включает в себя: устройство для измерения времени прохождения фиксированного участка (таймер), концевые выключатели для автоматического включения и выключения таймера и устройство статического нагружения.

На неподвижной платформе установлен пневмоцилиндр параллельно поверхности стенда. К штоку пневмоцилиндра закреплена нить, к которой через ролик подвешена статическая нагрузка. С помощью устройства статистического нагружения шток пневмоцилиндра совершает поступательное движение. Начало и завершение движения фиксируется таймером, который управляется посредством концевых выключателей. Устройство статического нагружения представляет собой платформу с грузом, подвешенную на нити, которая, проходя через ролик, крепится к штоку пневмоцилиндра.

Шток пневмоцилиндра под действием статической нагрузки перемещается с разной скоростью, в зависимости от величины сил трения в трибосопряжениях пневмоцилиндра. Величину нагрузки можно изменять. Также, подбирая статическую нагрузку, можно фиксировать момент страгивания штока пневмоцилиндра, что позволяет определить разницу трения покоя в пневмоцилиндре, в зависимости от качества сопрягаемых элементов.

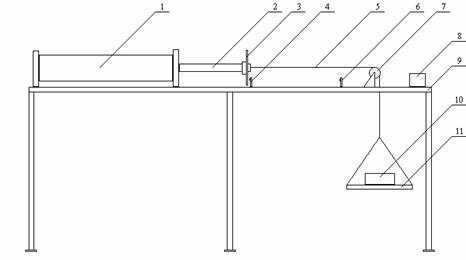

Рис. 1. Схема стенда для сравнительных триботехнических испытаний, где

1-пневмоцилиндр, 2-шток пневмоцилиндра,3-пластина для включения концевых выключателей,4,6-концевые выключатели, 5-нить, 7-ролик,8-таймер, 9-плат-форма стенда, 10-груз, 11-платформа для груза.
