Описание к ИЛ № 29-196-05

Результат выполнения НИР.

Установка включает в себя (см. рисунок): баки с эмульсией (1) и отвердителем (2), бункер для модификаторов и наполнителей (3). Насос с электродвигателем (9), дозирующие устройства систем трубопроводов (6). Агрегаты оптимизации и термостатирования компонентов, контрольно-измерительные приборы (8) с запорно-регулирующей аппаратурой. Смеситель (5), формы различных конструктивных исполнений для заливки (7). Специальный реактор, выполненный в виде трёх камер. Камера вспенивания первой ступени с массообменным турбулизирующим устройством, камера стабилизации и созревания пены второй ступени, камера отвердевания третьей ступени с формирующим приспособлением.

Процесс регулирования технологических параметров при получении полимерного материала осуществляется по контрольно-измерительным и регулирующим приборам.

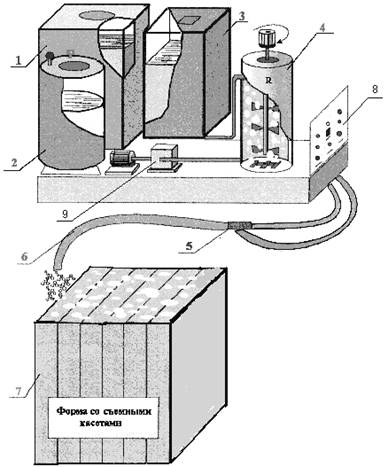

 Рис. Стационарная пеногенерирующая установка для получения самоотверждающейся      полимерной композиции.

При работе установки, сжатый воздух от компрессора по системе трубопроводов подается через коллектор в реактор и бак с отвердителем. Подаваемая в реактор, расчетной величины эмульсия, под давлением сжатого воздуха в турбулентном потоке мгновенно вспенивается. Встроенное в реактор массообменное устройство позволяет не только увеличить контактную поверхность воздуха с эмульсией, но и создать при этом высокую турбулентность, тем самым интенсифицировать и стабилизировать процесс вспенивания.

Полученная пеновоздушная смесь подается в камеру второй ступени дополнительной стабилизации и созревания пены, увеличивая порог стартового времени в 1,5-2 раза, после чего, по пенопроводному рукаву она подается в камеру смешения третьей ступени. При этом, одновременно со смесью, через специальную форсунку впрыскивается оптимальный расход отвердителя, с помощью которого пеновоздушная смесь равномерно перемешивается и частично отверждается. Окончательная реакция поликонденсации, т.е. полного отверждения, осуществляется в формирующем приспособлении, где полимерная масса в течение нескольких минут превращается в пенополимерный, быстротвердеющий олигомер заданной формы.
