Описание к ИЛ № 29-189-05

Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) включает в себя корпус 1, нижняя часть которого заполнена жидкость, патрубки 2, 3 входа и выхода газа, патрубок 4 отвода шлама, устройство для подачи жидкости , насадок 5 с фильтрующим элементом 6, открытая часть 7 которого помещена в жидкость; оросители 8,9, каплеуловитель.

Оросители выполнены в виде регулируемых по ширине щелей 10, 11, замкнутых поверхностью зеркала жидкости в нижней части корпуса и соответственно стенками каналов 12, 13 с патрубками 14, 15 подвода жидкости. Насадок 5 установлен с возможностью периодического фиксированного возвратно-поступательного движения вдоль продольной оси 16.

Устройство работает следующим образом. Жидкость подается по патрубкам 14,15 в полости каналов 12, 13, щелевые оросители, где, истекая через щель, образует пленочные жидкостные заслоны, ограниченные внутренней поверхностью корпуса и зеркалом поверхности, размещенной в нижней части корпуса. Определенный уровень жидкости поддерживается автоматикой или гидрозатвором.

Очищаемый газ, входя в устройство для мокрой очистки газа, через патрубок 2 попадает на пленочные заслоны оросителей 8, где смешивается с жидкостью о зеркало поверхности жидкости . Крупные частицы пыли улавливаются жидкостью, а более мелкие, благодаря сильному завихрению, хорошо смачиваются, укрупняются и вместе с некоторым количеством жидкости, подхватываемым газовым вихрем, попадают на фильтрующие элементы насадков, где большая часть пыли оседает на их поверхности и смачивается пленками жидкости оросителей 9. Очищенный газ поступает в выходной патрубок 3 с каплеуловителем.

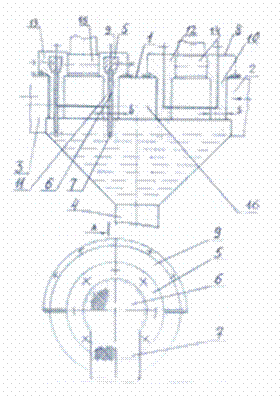

Рис. Устройство для многоступенчатой мокрой очистки газа
