Описание к ИЛ № 29-188-05

Результат выполнения научно-технической разработки.

Стена (см. рис.) состоит из внутренней части с бетонным слоем 1, утеплителем 2, бетонным слоем 3 с поверхностью, гофрированной углублениями 4 и выступами 5, и наружной части в виде экрана 7 и атмосфероустойчивого материала.

Внутренняя и внешняя части стены разделены воздушной прослойкой 6.

Изготовление многослойной панельной внутренней части стены осуществляется «лицом» вниз.

Сначала формуется слой 3 из крупнопористого керамзитобетона с гофрированной поверхностью. Образование чередующихся углублений и выступов (гофр) происходит за счет фигурного днища формы бортоснастки или укладки деревянных брусков соответствующего профиля на дно формы. Гофры выполняются с технологическим уклоном 1/10 для обеспечения извлечения их из форм и сохранение внешнего вида. На отформованный слой 3 укладывают утеплитель из минераловатных плит и формующий слой 1 из плотного керамзитобетона или тяжелого бетона.

Экран 7 из асбестоцементных или профилированных стальных листов, образующий наружную часть стены, прикрепляют к бетонному слою внутренней части стены. При этом образуется воздушная вентилируемая прослойка.

Плотность конденсации водяного пара в стене совпадает с наружной поверхностью утеплителя, т.е. находится на границе утеплителя 2 и бетонного слоя 3. Для предупреждения накопления влаги в ограждающих конструкциях слой 3 должен быть более паропроницаем по сравнению со слоем 1 не менее чем в 1, 5 раза. Для этого при изготовлении слоев 1 и 3 отношение толщины слоя 3 к толщине слоя 1 соблюдается равным Ѕ: 1/3.

Изготовление бетонного слоя, отделяющего утеплителя от воздушной прослойки, из более пористого бетона по сравнению с другим слоем при одинаковом составе бетона для обоих слоев также способствует более быстрому высыханию внутренней части стены.

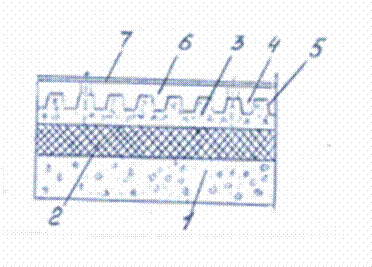

                              Рис. Стена здания с влажным режимом эксплуатации
