Описание к ИЛ № 29-178-05

Результат выполнения конструкторско-технологической разработки.

Устройство содержит (см. рис.) корпус 1, нижняя часть которого заполнена жидкостью, входной патрубок 2, патрубок вывода газа 3, патрубок отвода шлама 4, полный насадок 5, оросители 6,7, каплеулавливатель.

Оросители выполнены в виде щелей 8, 9, замкнутых по периметру стенками патрубков 10, 11 подвода жидкости и регулируемых по ширине 5. Патрубок 10 размещен на конфузоре 12.

Устройство работает следующим образом. Жидкость попадает по патрубкам 10 в полость канала патрубков в щелевой ороситель 6, где, истекая через непрерывную щель 8, образует в полости конфузора пленочный заслон. Одновременно в полость насадка 5, в щелевой ороситель 7, где, истекая через непрерывную щель 9, образует замкнутое пространство, ограниченное пленкой жидкости, поверхностью насадка и зеркалом поверхности жидкости, находящейся в нижней части корпуса.

Очищаемый газ, проходя жидкостный пленочный заслон, образованный в полости конфузора, смешивается с жидкостью. Затем газожидкостная смесь с большой скоростью ударяется о зеркало поверхности жидкости.

Крупные частицы пыли улавливаются жидкостью, а более мелкие, благодаря сильному завихрению, хорошо смачиваются и вместе с некоторым количеством жидкости, подхватываемым газовым вихрем, попадают на поверхность насадка и пленочный заслон. Проходя его, газ дополнительно очищается и поступает в патрубок 3 с каплеуловителем.

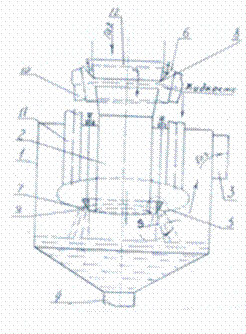

                        Рис. Устройство мокрой очистки газа (скруббер с насадком)
