ИННОВАЦИИ БИЗНЕСУ

Номер

29-176-05

Наименование проекта

Устройство для ограждения сплавной трассы

Назначение

Предотвращение образования золошламов древесины перед препятствиями (острова, каменные греды, перекаты и т.д.) на сплавной трассе, сверху по течению

Рекомендуемая область применения

Лесная, деревообабатывающая промышленности, в лесном и сельском хозяйстве и молевом сплаве древесины в труднодоступных местах и для разделки потока бревен и пучков, а также в пунктах переформировки плотов и кошелей

Описание

Описание к ИЛ № 29-176-05

Результат выполнения конструкторско-технологической разработки.

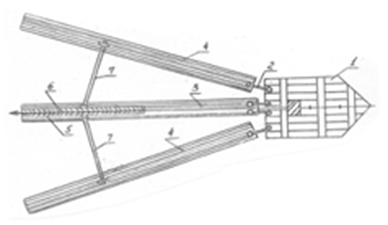

К опорной плитке 1 (см. рис.) цепными вставками 2 крепятся центральный 3 и два боковых и бона длиной от 20 до 40 м, однорядные, болтовые, шестибревенные. На центральном боне расположены направляющие швеллеры 5, в которых помещены компенсационные пружины 6. К одному концу пружины прикреплена распорка 7, другой конец распорки закреплен шарнирно на боковом боне.

Головная опорная плитка выполнена с деревянными отбойными щитами, за счет чего плывущая полоса бревен разделяется боковыми бонами устройства на два потока и огибает препятствие.

Устройство, закрепленное в носовой и хвостовой частях, все время совершает колебательные движения, препятствующие скоплению древесины у боковых бонов и автоматически устанавливая меньший угол атаки со стороны большого усилия.

Рис. Устройство для ограждения сплавной трассы

Преимущества перед известными аналогами

Применение компенсационных пружин и гибкое соединение головного и хвостового участков, автоматическое регулирование угла атаки бонов независимо от скорости течения реки

Стадия освоения

Внедрено в производство

Результаты испытаний

При больших перегрузках поломка сооружения исключается за счет колебаний его в потоке на гибкой связи

Технико-экономический эффект

Снижение капитальных затрат на 50%, производительность труда повышается на 80%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.11.2005
