Результат выполнения НИР.

Стенд состоит из следующих основных частей (см. рис.1): рама 1, электродвигатель 2, вал 3, клиноремённая передача 4, опоры вала 5, рычаг 6 с фиксатором испытываемого образца и площадкой для груза, диск вращения 7, масляная ванна 8, пульт управления (на рис. не показан).

Испытываемый образец закрепляют фиксатором на рычаге 6 и опускают на диск вращения 7, вала 3. В масляную ванну 8 заливают чистое масло или с добавкой испытываемых композиций. На площадке для груза размещают гири. Запускают электродвигатель 2.

Методика испытаний.

•1. Зачистка абразивной шкуркой поверхностей.

•2. Притирка образцов в течение 1-10 минут дол появления пятна контакта.

•3. Точное взвешивание испытываемого образца.

•4. Заливка масла с определенной концентрацией добавки.

•5. Проведение испытаний со ступенчатой нагрузкой.

•6. Точное взвешивание образца.

Снизу к ванночке присоединяется магнит для улавливания продуктов износа стали.

Каждый опыт повторялся не менее трёх раз.

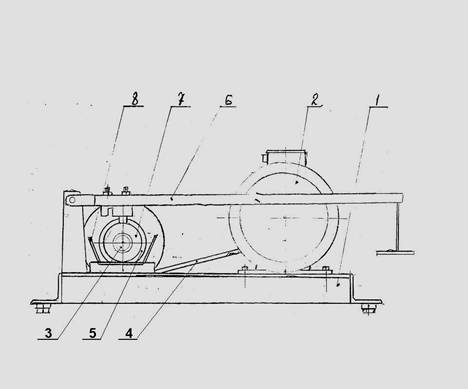

Рис. 1 Стенд для определения износостойкости материалов

Рис.2 Кинематическая схема стенда
