Концентратор включает в себя (см. рис.) камеру конической формы, обращенную вершиной конуса вниз, закрепленную на раме 2. В основании конуса установлен сливной кольцевой желоб 3 для легкой фракции. Вершиной конус 1 соединен с контейнером 4, выполненным в виде ротора 4, разделенного плоскостями на четыре равных элементарных ячейки для тяжелой фракции, и штуцером 5 для подачи разрыхляющей воды. Поверхность конуса 1 перфорирована для подвода воды с целью выравнивания ее скорости в различных сечениях по высоте этого конуса 1. Расход воды, пропорциональный площади сечения, достигается посредством приспособления для равномерного распределения воды кольцевых ресиверов 6, снабженных патрубками 7 с регулировочными вентилями 8. Давление в ресиверах измеряется манометрами 9.

В конусе установлен пустотелый вал 10, закрепленный на раме посредством спиц 11 и подшипников 12. В нижней части пустотелого вала имеется окно 13 для подачи в конус исходного материала в виде пульпы с заданным отношением Ж:Т. Вращение валу передается от электродвигателя постоянного тока 14 ременной передачи 15 и конической пары 16. Вал снабжен разрыхляющими материал иглами 17, в форме эвольвенты, концы которых загнуты в сторону вращения с тем, чтобы предотвращать избыточную (аномальную) концентрацию твердой фазы на периферии. Исходный материал загружается в пустотелый вал из бункера 18 с помощью воронки 19. Для наблюдения за процессом вершина выполнена из стекла.

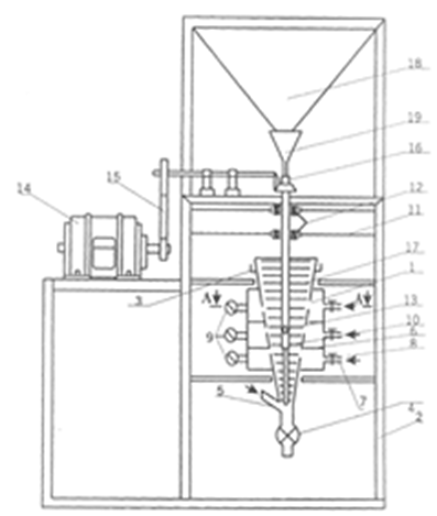

Рис. Концентратор гравитационный

Концентратор может работать в непрерывном режиме при обработке легко обогатимого (сравнительно крупного) и периодическом - при концентрации наиболее тонких классов исходного.

Обогащение материала производится следующим образом. Устанавливаются заданные значения скорости вращения и расхода разрыхляющей воды в режиме фильтрации, исключающим флуктуации даже тонких частиц. Исходная пульпа подается через пустотелый вал и окно. Легкая фракция «всплывает» и в виде пульпы сливается в кольцевой желоб. Тяжелая фракция концентрируется в вершине конуса и периодически, по мере ее накопления разгружается ротором посредством контейнеров. В бесконечно уменьшающемся объеме к вершине конуса можно сконцентрировать сколь угодно малое число частиц металла до высокого их содержания.
