Номер

29-168-05

Наименование проекта

Повысительные водопроводные насосные станции (ПНС)

Назначение

Водоснабжение и повышение давления в трубопроводе жилых домов, административных и производственных зданий, гостиниц, магазинов и других потребителей питьевой воды

Рекомендуемая область применения

Блочные повысительные водопроводные насосные станции с регулируемой производительностью и напором

Описание

Описание к ИЛ № 29-168-05

Результат выполнения конструкторской разработки.

Насосная станция представляет собой компактную установку, состоящую из 2-х насосов (1 рабочий, 1 резервный), пульта управления, трубопроводной арматуры.

Специалистами ОАО «НПО ПМ - Малое Конструкторское Бюро» разработана повысительная насосная установка и блок управления насосами, в состав которого входят контроллер и микромастер.

Контроллер осуществляет программное управление насосами по заданному алгоритму в зависимости от режима работы и сигналов от датчиков в ручном и автоматическом режиме.

Микромастер выполняет частотное регулирование насосами (обеспечивает плавный пуск и стабилизацию заданного напора в диапазоне рабочих расходов).

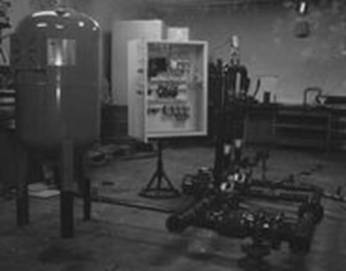

Рис. Повысительные водопроводные насосные станции

Преимущества перед известными аналогами

Простота конструкции, низкая себестоимость. Аналогичные по производительности насосные станции фирм "Grundfos" и "Wilo" по стоимости дороже

Стадия освоения

Внедрено в производство

Результаты испытаний

Работа насосных станций в реальных условиях показала, что заданные характеристики (напор, производительность) выдерживаются

Технико-экономический эффект

Стоимость насосных установок на 30-40% дешевле аналогичных зарубежных

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

31.10.2005
