Описание к ИЛ № 29-166-05

Результат выполнения конструкторской разработки.

Приемно-декодирующее устройство ПДУ-КС2 (см. рис.) выполнено в виде функционально законченного блока. На лицевой панели расположен разъем ввода сети "220В", предохранитель 1А, светодиод наличия напряжения в блоке, разъем "ЛИНИЯ" для подключения линии связи, разъем "ВЫХОД" для подключения кабеля, соединяющего "ВЫХОД" ПДУ с "ВВОДОМ" контроллера КС-2, тумблер "АУ/РУ" для установления режима работы "АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ" или "РУЧНОЕ УПРАВЛЕНИЕ", тумблер"ПВЧ/НЧ" для установления режима "ПОВЫШЕНННОЙ ЧАСТОТЫ" или "НИЗКОЙ ЧАСТОТЫ". Разъем "ВЫХОД" используется также для подключения компьютера при программировании ПДУ (п.2.4.1) .На задней панели блока расположены тумблера используемые при программировании ПДУ (п.2.4.1).

Вся электронная схема ПДУ выполнена на трех печатных платах, помещенных в металлический корпус.

Плата приемника обрабатывает принятый сигнал звуковой частоты, декодирует его и выдает соответствующую информацию в виде 0 или 1 на плату ПЗУ.

Плата ПЗУ, получив определенный сигнал, перекачивает в контроллер соответствующий план работы контроллера (1 фаза, 2 фаза, 3 фаза, ЖМ) записанный предварительно с помощью компьютера.

Плата питания обеспечивает работу ПДУ необходимыми напряжениями ( 5В, 15В, 48В). ПДУ имеет трансформаторный вход через разделительные конденсаторы.

Для исключения влияния помех или кратковременного пропадания сигналов управления на работу светофора в схеме ПДУ предусмотрена задержка длительностью 6 секунд, т.е. при пропадании сигналов управления или смены команды (смена частоты сигнала управления) контроллер продолжает исполнять текущий основной такт в течение 6 секунд, затем включает зеленое мигание на 4 секунды и переходит в промежуточный такт. Далее, согласно новой команде, исполняет следующий такт. Во время исполнения зеленого мигания и промежуточного такта контроллер сигналы управления не воспринимает.

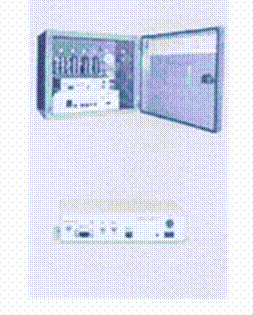

                             Рис. Приемно-декорирующее устройство ПДУ-КС2

Для контроля за работой светофорного объекта предусмотрена телесигнализация ТС. Для работы ТС используется взвешенное постоянное напряжение питания схемы 48В. Когда исполняется по команде с ЦПУ основной такт работы светофора в линию связи через искусственную среднюю точку ПДУ (резистор r1 и r2) контактами реле ПДУ подключаются +48В, а минус этого источника через резистор r3 подается на землю. В схеме КПУ ЦПУ этот сигнал, также через искусственную среднюю точку, поступает в блок ТС, в котором зажигается зеленый сигнал "УПР КПУ", т.е. светофорный объект управляется из ЦПУ.

При пропадании сигналов управления в течение 50-60 секунд ПДУ переводит контроллер в автономный режим работы, при этом с помощью контактов реле ПДУ полярность напряжения сигнализации меняется на противоположную, т.е. в линию подается минус, а на землю плюс. В блоке ТС загорается сигнал "АВН РЕЖ".

ПДУ обеспечивает две программы работы контроллера светофора КС-2. Первая программа используется для управления с ЦПУ (тумблер "АУ/РУ" находится в положении АУ). Вторая программа используется для автономного режима работы (тумблер "АУ/РУ" находится в положении РУ).

При исполнении команды "ЖМ" (желтое мигание) от контроллера в блок ТС попеременно (в такт работы светофора) поступают сигналы "УПР КПУ". При включении режима "ЖМ" тумблером в самом контроллере в блоке ТС также попеременно загорается сигнал "АВН РЕЖ".
