Описание к ИЛ № 29-163-05

Результат выполнения конструкторской разработки.

Установка включает в себя (см. рис.) цилиндрическую емкость 1; перегородку 2; воронкообразные вставки 3, футерованные огнеупорным составом 4 со сливными отверстиями 5, находящимися по разные стороны от перегородки вертикального вала 6 и консольной опоры 7.

В процессе работы при движении конвейера перемещаются установленные на нем изложницы 8. Пара конических шестерен посредством цепной передачи 9 связана с ведущим валом конвейера 10. В результате этого цилиндрическая емкость приводится во вращательное движение таким образом, что заполненная металлом воронкообразная вставка движется по направлению движения конвейера, а незаполненная движется ему навстречу.

Металл в воронкообразные вставки поступает из стационарного копильника по желобу 11.

Скорость вращения цилиндрической емкости выбирается такой, что за один оборот заполняются две изложницы. Причем расстояние между отверстиями равно расстоянию между центрами соседних изложниц. Вращение дозирующего устройства производится от привода конвейера.

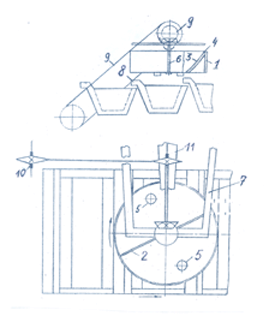

Рис. Установка для заливки алюминия на конвейере
