Описание к ИЛ № 29-159-05

Результат выполнения НИР.

Стенд состоит (см. рис.) из стационарной рамы, на которой устанавливается испытуемый гидромолот 1, подключенный с помощью гибких шлангов 2 к гидросистеме, содержащей регулируемый масляный насос 3, манометр 4, предохранительный клапан 5, дроссель 6, фильтр 7, масляный бак 8 измерительной системы, содержащей датчик давления напорной магистрали 9, датчик давления сливной магистрали 10, устройство для измерения скорости бойка 11, мерную емкость 12, тензометрический измеритель 13, осциллограф 14, термопары 15 и 16, подключенные к пишущему прибору 17.

Стенд работает следующим образом. Перед измерением параметров рабочего процесса гидромолота датчики давления напорной и сливной магистралей тарируют на специальном стенде. Затем заполняют масляный бак гидросистемы стенда рабочей жидкостью требуемой марки и с помощью регулирующего органа насоса устанавливают минимальный по условиям испытаний расход рабочей жидкости. Одновременно с этим включают все приборы измерительной системы для прогревания на максимальное время, указанное в паспортах этих приборов, и приводной двигатель насосной станции. Изменяя ступенчато величину расхода насоса и изменяя на каждой ступени расхода величину открытия дросселя, имитирующего реакцию на инструменте гидромолота, производят запись всех измеряемых параметров.

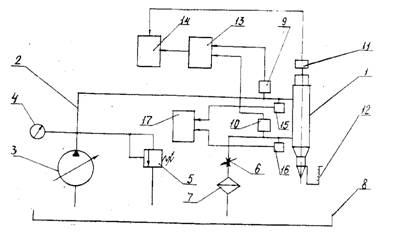

                      Рис. Стенд для исследования рабочего процесса гидромолота
