Результат выполнения конструкторско-технологической разработки.

Крепь состоит (см. рис.) из отдельных кольцевых секций 1 (основных и опорной) высотой 1050 мм, изготовленных из листовой стали толщиной 1,8-2,0 мм. Вдоль образующей каждой секции делается продольный вырез шириной 100 мм на всю высоту секции.

Для придания жесткости крепи на верхний и нижний концы каждой секции привариваются обручи жесткости 2 из полосовой стали 5/25 мм. На нижние концы секции (кроме опорной) привариваются фиксирующие штыри, а на верхние - фиксирующие втулки 3. У продольного выреза секции крепи на кронштейнах устанавливаются стяжки 4, которые придают крепи жесткость и, образуя лестницу, служат ступеньками для спуска людей в шурф.

На противоположной стороне каждой секции вырезается окно 6 для отбора монолитов из стенок шурфа. Для укладки доски, которая служит полком для работающих в шурфе, внутри каждой секции приваривается уголок 5. Доска укладывается на этот уголок и ступеньку (стяжку).

К первой (опорной) секции приваривается опорная рама 7 из швеллера № 12, усиленная стальными косынками. На опорную раму приваривается переходник 8, за который крепь на серьге и канате подвешивается к лебедке буровой установки.

Все детали установки изготавливаются из стали Ст.3 и 2.

Крепь устанавливается после проходки шурфа на полную глубину следующим образом. Опорная секция с помощью серьги 9 крепится к канату 10 лебедки буровой установки, который вводится внутрь секции через продольный вырез. После этого стяжки этой секции закрепляются стопорными пальцами, и секция опускается лебедкой в шурф.

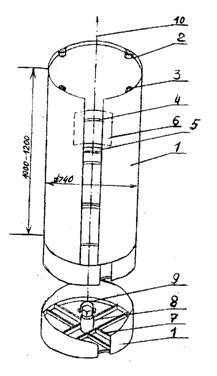

Рис. Кольцевая секционная металлическая крепь

Верхняя кромка крепи устанавливается на уровне поверхности земли. Затем на опорную секцию устанавливается одна из основных секций. При этом фиксирующие штыри входят в фиксирующие втулки. После этого стяжки основной секции закрепляются стопорными пальцами. Такими же стопорными пальцами скрепляются между собой фиксирующие штыри и втулки. Смонтированные две секции опускаются в шурф до уровня поверхности земли и на них последовательно устанавливаются все следующие секции.

Секции монтируются так, чтобы продольный вырез одной секции смещался относительно другой в шахматном порядке. После установки крепи на полную глубину шурфа на верхнюю секцию устанавливаются поручни.

Затем геолог опускается в шурф и производит его геологическую документацию через продольные вырезы в секциях крепи. Монолиты вырезаются рабочими буровой бригады ножами через окна в секциях крепи.

Извлечение крепи из шурфа проводится в обратном монтажу порядке.
