Номер 29-147-05 |
|||
|
Наименование проекта Устройство для сварки полиэтиленовых труб и фасонных частей |
|||
|
Назначение Стыковая и раструбная сварка полиэтиленовых труб и фасонных частей диаметром 110, 160, 225 и 315 мм |
|||
|
Рекомендуемая область применения Производство специальных строительных работ в условиях мастерской и в полевых условиях |
|||
|

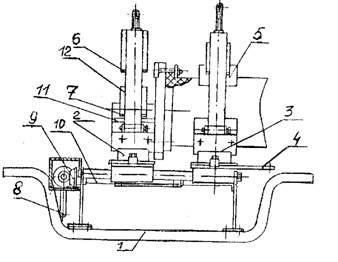

Описание Описание к ИЛ № 29-147-05 Результат выполнения конструкторско-технологической разработки. Устройство состоит (см. рис.) из каркаса 1, подвижного каркаса 2, неподвижного зажима 3, двух направляющих 4, двух зажимов 5 и комплекта вкладышей 6 и 7. Каркас представляет собой трубчатую конструкцию, служит для монтажа всех узлов устройства. Зажим включает в себя верхний 11 и нижний 12 полухомуты. Верхний полухомут закреплен с помощью шарниров и может откидываться. Направляющие служат для установки нагревателя, торцовочного инструмента и направления подвижного зажима, который перемещается при помощи конической передачи. При вращении рукоятки 8 вал шестерни 9 передает вращающий момент на вал 10, тем самым передвигая подвижной зажим в необходимом направлении. Одна часть свариваемой трубы или фасонной части необходимого диаметра устанавливается в раскрытый подвижный зажим и зажимается, другая часть - устанавливается в неподвижный зажим и закрепляется так, чтобы конец трубы выступал на 60 мм. Поверхности оплавляются в течение 20 секунд с помощью нагревателя при температуре 260-290° и соединяются между собой с выдержкой до отвердения оплавляемого материала.
Рис. Устройство для сварки полиэтиленовых труб и фасонных частей |
|||
|
Преимущества перед известными аналогами С применением предлагаемой конструкции устройства улучшаются условия труда и техники безопасности |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике устройства |
|||
|
Технико-экономический эффект Повышение производительности работ в 1, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 12.09.2005 |
