Результат выполнения конструкторско-технологической разработки.

Гаечный ключ имеет (см. рис.) рабочую головку 1 с диском 11 с прямоугольными пазами 12 на цилиндрической поверхности, рукоятку 4 со стопором 7. Диск устанавливается в головке с возможностью поворота и крепится при помощи двух щек.

Рукоятка шарнирно посредством оси 5 соединена с рабочей головкой 1.

Стопор 7 поджат пружинами 3. Жесткость пружин ругулируется болтом 2. Рабочая поверхность стопора выполнена в виде прямоугольной трапеции, в которой меньше основание 8 взаимодействует с дном 9 паза 12, а боковая сторона 6, перпендикулярная к основанию 10, - с боковой стенкой 11 паза 12.

При завинчивании резьбового соединения стопор рукояткой удерживается в одном из пазов диска при помощи пружин и фиксирует положение диска относительно рабочей головки. Усилие затяжки с рукояткой через регулировочный болт и пружины передается на рабочую головку. При превышении заданного усилия пружины сжимаются настолько, что рукоятка поворачивается относительно рабочей головки вокруг оси на величину, достаточную для выхода стопора из паза диска. Ничем не удерживаемый диск поворачивается относительно рабочей головки, и передача усилия на резьбовое соединение прекращается.

При дальнейшем приложении усилия диск проворачивается, и стопор входит в зацепление со следующим пазом диска.

При положении ключа, указанном на рисунке, срабатывание его происходит при вращении против часовой стрелки. При вращении по часовой стрелке ключ работает как обычный, без ограничения усилия затяжки.

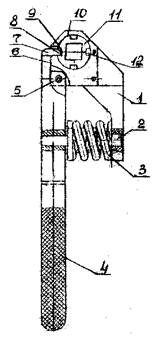

Рис. Предельный гаечный ключ
