Описание к ИЛ № 29-136-05

Результат выполнения конструкторско-технологической разработки.

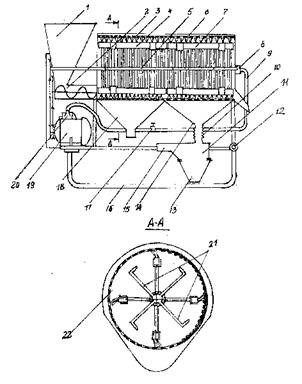

Машина состоит (см. рис.) из загрузочного бункера 1, соединенного шнековым транспортером 2 с протирочным 3 и сепарирующим 6 барабанами одинакового диаметра, установленными друг за другом и имеющими общий пустотелый вал 5, на котором смонтированы щетки 4 протирочного и щетки 7 сепарирующего барабанов под углом к их образующим. Между щетками 4, 7 на валу установлены Г-образные патрубки-сопла 21, направленные навстречу вращению щеток. Одна часть протирочного барабана 3 выполнена непроницаемой с овальными выступами, обеспечивающими интенсивное перетирание плодов без повреждения семян, а в другой части установлено съемное решето 22 с размерами отверстий меньше размера семян. Поверхность сепарирующего барабана 6 выполнена в виде съемного решета с размерами отверстий больше размера семян.

Протирочный и сепарирующий барабаны закрыты кожухами 14 и 18. Кожух 14 соединен гофрированным резиновым патрубком 10 с отмывочной камерой 11, представляющей резервуар, в днище которого установлен семясборник 13, а в верхней части - патрубок для слива 15. На раме 16 смонтированы шарнирное устройство 12 для изменения угла наклона барабанов, электродвигатель 19, водяной насос 20, соединенный трубопроводом 9 через переходное устройство 8 с полостью вала 5. Между насосом и переходным устройством установлен кран расхода воды 17. Привод водяного насоса, вала и шнекового транспортера осуществляется через клиноременную передачу, закрытую кожухом.

Машина работает следующим образом. Заготовленные плоды без очистки засыпаются в бункер, откуда шнековым транспортером подаются в протирочный барабан, где они перетираются щетками 4, при этом мякость размывается струей воды из патрубков-сопел. Протертая мякоть и кожица плодов по кожуху 18 уходит в отходы, а семена с веточками, плодоножками и другими твердыми примесями транспортируются в сепарирующий барабан 6, где семена проходят через отверстия и попадают в отмывочную камеру. Здесь семена оседают в семясборнике, а мелкие примеси, имеющие плотность меньше воды, стекают по лотку. Веточки, кисти и другие твердые крупные примеси выходят в торцевой части сепарирующего барабана 6.

                                     Рис. Машина для выделения семян
