Описание к ИЛ № 29-128-05

Результат выполнения НИР.

Устройство представляет собой раму, выполненную (см. рис.) в виде двух балок 1 и 2, соединенных между собой в средней части шарниром 3 с вертикальной осью вращения. На конце балок по одну сторону от шарнира жестко закреплены оси 4 и 5, на которых установлены с возможностью вращения рыхлительные катки 6 и 7 с зубьями на их образующей. На противоположных концах балок по другую сторону от шарнира установлен механизм регулирования, выполненный в виде винта 8 с маховиком 9. В этой же части балок установлена сцепка 10. Балки подпружинены между собой пружиной 11.

Во время работы устройство соединяют при помощи сцепки 10 с транспортным средством и перемещают по обрабатываемой поверхности. Рыхлительные катки вращаются, перекатываясь по поверхности, и производят обработку снежно-ледяного образования на дороге - делают его шероховатым или разрушают.

Необходимый для данного вида наката угол между осями катков в горизонтальной плоскости устанавливают винтом при его вращении маховиком.

Установка рыхлительных катков под углом позволяет использовать для разрушения снежно-ледяного наката относительное проскальзывание их зубьев относительно обрабатываемой поверхности, что приводит к сдвигу элементов скола и повышает качество обработки.

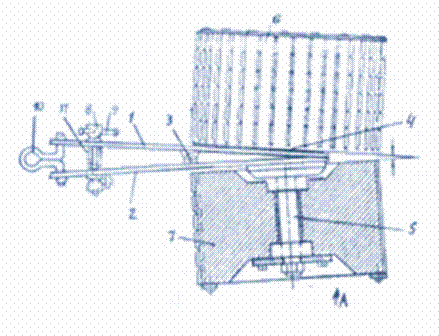

Рис. Устройство для разрушения снежно-ледяного наката
