Предлагаемая конструкция котельного агрегата (см. рис.) включает в себя котел с топкой 1, имеющий пылеугольные горелки 2 и сбросную тарелку 3, систему пылеприготовления с газозаборной шахтой 4, мельницей-вентилятором 5, и пылеконцентратором 6.

Пылеконцентратор разделен поперечными перегородками 11 на секции 12, сообщающиеся между собой перепускными трубами 13 и 14. Поперечные перегородки 11 и перепускные трубы выполнены с двойными стенками. Полости между стенками сообщаются с источником воздуха, а торцы перепускных труб выполнены в виде кольцевых щелевых сопел 16 и 17, обращенных в сторону амбразуры горелки.

При этом внутренний диаметр сопла 17 больше наружного диаметра сопла 16, а диаметры входного патрубка 9, перепускных труб и сбросной трубы 8 выполнены с нарастающим увеличением с углом конусности вдоль оси, равным углу раскрытия осевого факела, компонарно которому выполнен и конический корпус пылеконцентратора. Входные и выходные патрубки 7 и 10 выполнены взаимоперекрещивающимися в нижней части корпуса в вертикальной осевой плоскости.

Между патрубками установлена вертикальная сегментная перегородка 15 ниже уровня перепускных труб, прикрепленная к нижней части корпуса и разделяющая выходные и входные окна патрубков, первый из которых прикреплен к широкому основанию корпуса в каждой секции.

При работе пылеконцентратора образуется термоуголь растопочной концентрации, подаваемый через патрубки на горелки самотеком, воспламенение которого происходит с помощью растопочных форсунок 18 и 19. Форсунки после растопки котла отключаются.

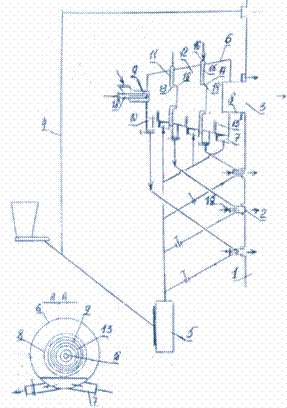

                        Рис. Схема котельного агрегата
