Описание к ИЛ № 29-119-05

Результат выполнения конструкторско-технологической разработки.

Штамп состоит (см. рис.) из верхней 1 и нижней 14 плит, стационарного 11 и сменного 8 пуансонов, сменной матрицы 7, которая фиксируется во вкладыше 6 и в державке при помощи трех шкворней 5,9,13, клина 2, ползушки 12, противоотжима 15, опорной планки 16, направляющих втулки 17 и колонки 18.

В зависимости от радиуса гиба и толщины исходной заготовки в работе участвуют стационарный пуансон, который рассчитан на наименьший радиус гибки в данной серии деталей, или сменный пуансон соответствующего радиуса в сборе со стационарным пуансоном. Замену пуансона выполняют без снятия штампа с пресса. Смена матрицы также зависит от радиуса гиба и толщины заготовки и производится без снятия штампа с пресса.

Радиус пуансона и соответственно матрицы устанавливается согласно чертежу на деталь с учетом пружинения. Вкладыш предназначен для матриц с меньшим радиусом. Серьга 4 служит для компенсации изгибающего момента на пуансон в процессе гибки и фиксируется при помощи шкворня 9. Порядок работы штампа следующий. В исходном положении ползушка со смонтированными на ней пуансоном и стойкой 3 находится в правом крайнем положении. Заготовка 10 укладывается вертикально к матрице. При ходе ползуна пресса вниз ползушка двигается справа налево при помощи клина. Выполняется первая гибка. Перед последующими ходами деталь переустанавливается для гибки другого участка. При гибке замкнутых обечаек деталь переустанавливается несколько раз, гибка выполняется за несколько ходов пресса.

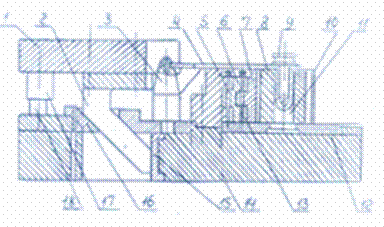

                                 Рис. Универсальный штамп для гибки обечаек
