ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-116-05 |
|||
|
Наименование проекта Фильтр сухой очистки запыленного воздуха |
|||
|
Назначение Повышение эффективности очистки зыпыленного воздуха |
|||
|
Рекомендуемая область применения Промышленность строительных материалов, теплоэнергетика для использования на вакуумных пневмотранпортных системах |
|||
|
Описание

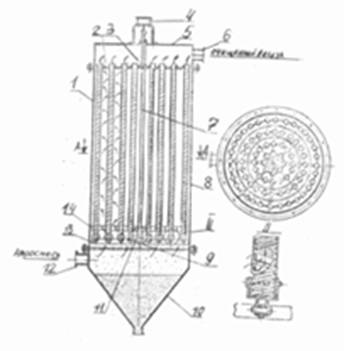

Описание к ИЛ № 29-116-05 Результат выполнения конструкторско-технологической разработки. Фильтр состоит (см. рис.) из корпуса 1, к нижней части которого жестко крепится каркас 14, коллектора 5, пылесборника 10, фланца 2 для крепления рукавных фильтров 8, пружины 11, выходного патрубка 6, тяги 7, уплотнителей 3 и привода механизма встряхивания 4. Аэросмесь, поступающая в фильтр через патрубок 12, заполняет межрукавное пространство, воздух, проходя через щели в рукавных фильтрах, сообщается в коллекторе и отводится через выходной патрубок. Транспортируемый материал или пыль под действием силы тяжести собирается в конусообразном пылесборнике. Работа фильтра 13 регулируется натяжением фильтрующих элементов при помощи пружины 11 и гайки 9. Регенерация фильтрующих элементов производится встряхивающим механизмом, состоящим из тяги, пружины и привода механизма встряхивания. Возможно применение обратной продувки. Количество фильтрующих элементов, их диаметр и длина подбираются в зависимости от расхода воздуха и необходимого гидравлического сопротивления фильтра.
Рис. Фильтр сухой очистки запыленного воздуха |
|||
|
Преимущества перед известными аналогами Фильтр данной конструкции отличается высокой износостойкостью и возможностью регулирования на определенный размер частиц |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний КПД улавливания составляет 95%. При пневматическом транспорте материалов с более крупными частицами фильтр может быть использован как осадитель без дополнительных очистных конструкций |
|||
|
Технико-экономический эффект Износостойкость предлагаемых фильтров выше существующих в 5 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 17.08.2005 |
