Номер

29-114-05

Наименование проекта

Установка для автоматической наплавки наружных и внутренних поверхностей деталей

Назначение

Наплавка наружных и внутренних поверхностей деталей: опорный стакан, опорное кольцо редуктора диаметром 40-1000 мм, а также плоских поверхностей типа фланец

Рекомендуемая область применения

Машиностроение, металлообработка, ремонтные подразделения предприятий

Описание

Описание к ИЛ № 29-114-05

Результат выполнения конструкторско-технологической разработки.

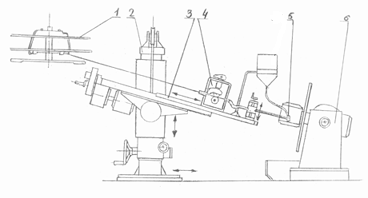

Установка включает в себя (см. рис.) подвижную колонну 2, на наклонной платформе 3, к которой крепится механизм подачи сварочной проволоки 4, сматываемой с вертушки 1 и подаваемой в зону наплавки; манипулятор 6, источник питания сварочной дуги ВС-600 и шкаф управления. Скорость подачи проволоки от 108 до 932 м/ч регулируется сменными подающими роликами и маховичками, находящимися на корпусе механизма подачи. Регулировка скорости перемещения наплавочной головки 5, скорости вращения манипулятора, осуществляется сменными материалами.

На установке можно производить наплавку сплошной проволокой под флюсом или в среде углекислого газа (при замене наплавочной головки), а также порошковой проволокой.

Рис. Установка для автоматической наплавки

Преимущества перед известными аналогами

С использованием установки улучшились качество сварки, подача флюса в зону сварки, появилась возможность визуально контролировать процесс сварки, удаления шлаковой корки со шва

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике установки

Технико-экономический эффект

Производительность труда увеличилась в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.08.2005
