Описание к ИЛ № 29-103-05

Результат выполнения конструкторско-технологической разработки.

Устройство состоит (см. рис.) из корпуса 1, представляющего собой трубу диаметром 299-325 мм. На верхнем конце корпуса крепится наковальня 2, кронштейны 3, в которые вставлены пальцы 4 для закрепления троса 5.

В нижней части к корпусу на штыре 6 крепится наконечник 7, имеющий в верхней части бурт для опоры подвижного кольца 8, представляющего собой цепь, изготовленную из пластин, соединенных шарнирно. Подвижное кольцо закреплено на наконечнике шарнирно в одной точке при помощи короткого троса.

Для образования скважины пробойник заводят в наголовник копра для погружения свай и погружают в грунт на требуемую глубину. Затем пробойник извлекают, в скважину при необходимости засыпают щебень или жесткую бетонную смесь и уплотняют ее пробойником.

На устье скважины устанавливают обсадной патрубок, и в скважину опускают арматурный каркас. Бетонирование выполняют при помощи автобетоносмесителя через направляющую воронку методом свободного сброса.

Затем формуют оголовок сваи. В летнее время оголовок сваи засыпают опилками или песком, в зимнее - прогревают при помощи электродов. Длина свай в пробитых скважинах до 10,0 м, диаметр 400-600 мм.

При действии горизонтальных нагрузок несущая способность свай в пробитых скважинах в 1, 5 - 1, 7 раза больше несущей способности забивных свай, что объясняется отсутствием щелей в грунте вокруг набивных свай, которые образуются при погружении забивных свай.

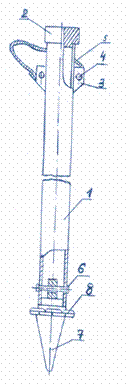

                Рис. Устройство для образования скважин под набивные сваи

На выставке ВДНХ устройство отмечено одной серебряной и двумя бронзовыми медалями.
