ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-102-05 |
|
Наименование проекта Вибрационная обработка крупногабаритных сварных металлоконструкций и установка для ее осуществления |
|
Назначение Снижение остаточных напряжений, стабилизация размеров деталей и узлов в процессе их изготовления, повышение надежности машин, эксплуатирующихся в условиях низких климатических температур взамен операции высокотемпературного отпуска |
|
Рекомендуемая область применения Машиностроение, угольная и горнорудная промышленность при изготовлении крупногабаритных сварных металлоконструкций, а также в качестве дополнительной операции в технологическом цикле ремонта оборудования, в т.ч. в полевых условиях |
|
Описание

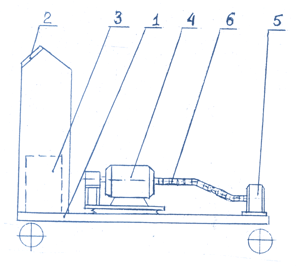

Описание к ИЛ № 29-102-05 Результат выполнения конструкторско-технологической разработки. Способ виброобработки основан на использовании энергии низкочастотных (до 200 Гц) механических колебаний, вводимых в обрабатываемую металлоконструкцию с помощью закрепляемых на ней вибраторов. Изделие перед обработкой устанавливается на виброопоры. Виброобработка осуществляется непосредственно на месте изготовления или ремонта металлоконструкции и без ее дополнительной транспортировки. Вибрирование производят на частотах, характерных для каждой конструкции, которые вибрируют в процессе обработки с помощью контрольно-регистрирующей аппаратуры виброустановки. Время обработки металлоконструкций зависит от веса и геометрической формы изделия и составляет от 10 до 60 минут. Рис. Виброустановка Разработана виброустановка (см. рис.), представляющая собой сварную раму 1, на которой установлены пульт управления 2 с приводом 3 постоянного тока, двигатель с тахогенератором 4. Вращение от двигателя к вибратору 5 передается посредством гибкого вала 6. При обработке вибратор закрепляется непосредственно на обрабатываемой металлической конструкции с помощью струбцин. Установка передвижная.
|
|
Преимущества перед известными аналогами В сравнении со способом высокотемпературного отпуска в предлагаемом способе достигается повышение размерной стабильности сварных соединений |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Применение виброобработки повышает сопротивляемость сварных соединений хрупкому разрушению, сдвигая критическую температуру хрупкости в область отрицательных температур |
|
Технико-экономический эффект Снижение уровня остаточных напряжений на 50-80% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 16.08.2005 |
