Номер

29-081-05

Наименование проекта

Дискофрезерное оборудование к траншейному экскаватору ЭТЦ-165

Назначение

Нарезание щелей в асфальто-дорожных покрытиях, а также ремонт асфальтированных дорог

Рекомендуемая область применения

Промышленное и гражданское строительство при прокладке подземных коммуникаций в городских условиях

Описание

Результат выполнения конструкторско-технологической разработки.

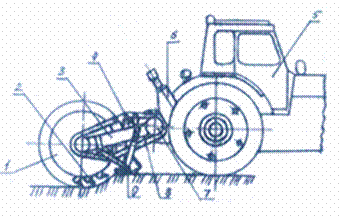

Дискофрезерное оборудование включает в себя (см. рис.) два диска 1 со сменными резцами 2 и раму 3 с поддерживающими роликами 4, установленными на экскаваторе 5 с помощью механизма подъема 6.

Привод дисков осуществляется от вала редуктора 7 посредством втулочно-роликовой цепи 8. Расстояние между дисками регулируется в пределах 310-790 мм.

Для уменьшения вибрационных нагрузок на раме смонтированы с возможностью ступенчатого регулирования по высоте относительно дисков опорные лыжи 9. Резцы упрочнены твердосплавными вставками из сплава ВК15. Крепление резцов на диске обеспечивает надежную их работу без выпадений и быструю замену после износа.

Рис. Дискофрезерное оборудование к траншейному экскаватору

Преимущества перед известными аналогами

Применение дискофрезерного оборудования обеспечивает значительное повышение производительности работ при прокладке подземных коммуникаций

Стадия освоения

Внедрено в производство

Результаты испытаний

Производительность экскаватора с дискофрезерным оборудованием составляет не менее 20 пог. м в час при нарезании двух параллельных щелей на глубину 200 мм в асфальтодорожном покрытии толщиной до 60 мм

Технико-экономический эффект

Повышение производительности работ в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.07.2005
