ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-078-05 |
|||
|
Наименование проекта Тензометрическая головка для записи сопротивлений мерзлого грунта резанию |
|||
|
Назначение Отработка конструкций резцов траншейных экскаваторов, а также совершенствование методики расчета и выбора рациональных параметров и рабочих органов |
|||
|
Рекомендуемая область применения Промышленность и гражданское строительство |
|||
|

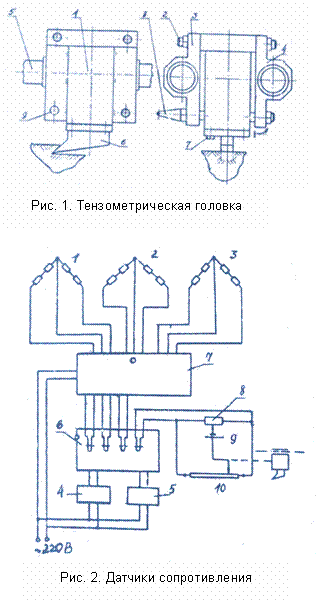

Описание Результат выполнения конструкторско-технологической разработки. Тензометрическая головка состоит из (см. рис.1.) тензометрической балки 1, закрепленной с помощью шпилек 2 между двумя щеками 3 и 4, установленными на направляющих 5 испытательного стенда. Резец 6 крепится к тензометрической балке четырьмя болтами 7. Для снижения массы и повышения «чувствительности» тензометрической балки ее вертикальная часть выполняется в виде двутавра, полого квадрата и т.д. С левой стороны головки установлен скользящий контакт 8 отметчика пути. Перемещение тензоголовки по направляющим может осуществляться с помощью цепной передачи или винта, для связи с которым на щеках предусмотрены отверстия 9. Запись сопротивлений резанию осуществляется с помощью проволочных датчиков сопротивления 1, 2, 3 (см. рис.2), наклеенных на тензометрическую балку и соединенных с электронной аппаратурой, включающей в себя блоки питания 4 и 5, осциллограф 6, усилитель 7 и блок отметчика пути, состоящий из построчного потенциометра 8, блока питания 9 и реохорда 10. Тарировка тензометрической головки осуществляется с помощью стандартных диаметров сжатия и растяжения.
|
|||
|
Преимущества перед известными аналогами Позволяет проводить комплекс исследований, на основе которого разработана методика расчета рац. параметров режущ. инструмента и схем его расстановки на рабоч. органах траншейных машин для разработки мерзлых грунтов |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Модернизированы рабочие органы экскаваторов ЭТР-132Б, БТМ-ТМГ, ЭТЦ-165 и т.д. |
|||
|
Технико-экономический эффект Повышение производительности труда в 3, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 22.07.2005 |
