Номер

29-059-05

Наименование проекта

Устройство для измерения толщины диффузионной зоны

Назначение

Измерение толщины покрытий на металлах, изучение коррозионной стойкости соединений разнородных материалов

Рекомендуемая область применения

Металлургия, машиностроение при изготовлении сварных узлов методом диффузионной сварки

Описание

Результат выполнения конструкторско-технологической разработки.

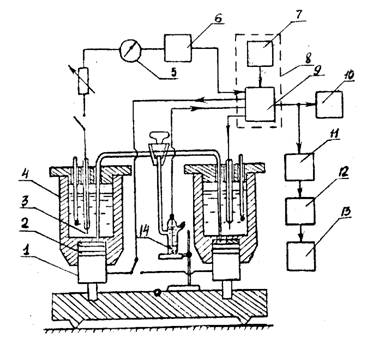

Устройство состоит (см. рис.) из двух электрических независимых цепей. Первая служит для анодного растворения материала и состоит из исследуемого образца 2 сварного соединения, ввернутого в дно электрохимической ячейки 4 с помощью медного цилиндра 1, платинового электрода 3, микроамперметра 5 и стабилизатора тока 6.

Вторая измерительная цепь содержит электрод сравнения 14, подключенный через ячейку 4 и исследуемый образец к регистрирующей аппаратуре, состоящей из милливольтметра 10, делителя напряжения 11, источника регулируемого напряжения 12 и самописца 13.

Функциональная взаимосвязь цепей обеспечивается прерывателем 8, состоящим из реле 9 и реле времени 7, собранном на интегральных микросхемах.

Устройство работает в дискретном автоматическом режиме измерений электрохимических потенциалов участков шва при его растворении. Определение толщины основано на линейной зависимости между временем растворения и измеряемой толщиной. Соотношение между временем измерения потенциала и длительностью растворения можно менять в широком интервале.

На установке проведены измерения толщины диффузионной сварной зоны при изготовлении следующих сварных соединений: сталь Х18Н10Т +ni; сталь Х188Н10Т+Со; сталь Х188Н10Т+сталь Ст45, Сu+Со, сталь Х188н10Т+Сu.




Рис. Устройство для измерения толщины диффузионной зоны

Преимущества перед известными аналогами

Устройство позволяет измерять толщину зоны, элементов структуры, ее образующих, участков с изменяющимся химическим и фазовым составом

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается стабильное измерение толщины зоны двух образцов. Контрольные измерения толщины, проведенные с помощью микрозонда УХА-50А, показали хорошее совпадение измеряемого параметра

Технико-экономический эффект

Возможность проведения измерения толщины шва на одном образце до 3-4 раз

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.07.2005
