Номер 29-058-05 |
|||
|
Наименование проекта Измерительная зондовая головка |
|||
|
Назначение Измерение типа и концентрации носителей заряда в полупроводнике методом пробоя точного контакта |
|||
|
Рекомендуемая область применения Предпр-я промышл-ти для измерения напряж-я пробоя контакта металл-полупроводник и выявления типа эл/проводности различн. полупроводниковых материалов (арсенидов галлия, кремния, германия и др.), как монокристаллов, так и эпитаксильных структур разл.толщин |
|||
|

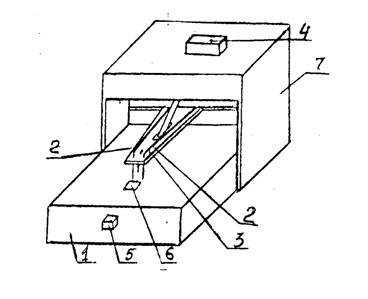

Описание Результат выполнения конструкторско-технологической разработки. Измерительная зондовая головка состоит (см. рис.) из основания 1, измерительных зондов 2, подъемной штанги 3, кнопки 4, подъема и опускания зондов, кнопки 5, подъема образца, толкателя 6, корпуса 7. При нажатии на кнопку 4 штанга поднимается, одновременно поднимая измерительные зонды над основанием, при этом срабатывает переключатель, совмещенный с кнопкой 4, и подключает к выходному разъему калиброванные резисторы (в этом положении осуществляется режим «калибровка»). Исследуемый образец укладывается на основание, при вторичном нажатии на кнопку 4, подъемная штанга опускается, зонды устанавливаются на образец с одновременным подключением их к выходному разъему (положение «Измерение»). После измерительного цикла зонды возвращаются в положение «калибровка»: при нажатии на кнопку 5 толкатель приподнимает образец под основанием, в этом положении его удобно взять пинцетом.
Рис. Измерительная зондовая головка |
|||
|
Преимущества перед известными аналогами Зондовая головка обеспечивает быструю замену исследуемых зондов, предотвращает разрушающее воздействие на образец |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Постоянство силы прижима зондов к образцу обеспечивается использованием длинных консольных пружин, на которых закреплены зонды |
|||
|
Технико-экономический эффект Сокращение времени на замену зондов в 3, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 01.07.2005 |
