Результат выполнения конструкторско-технологической разработки.

Предлагаемый узел термической подготовки в системе пылеприготовления котла (см. рис.) представляет собой улитку, в качестве которой может быть использован корпус мельничного вентилятора 5 без крыльчатки. Всасывающий патрубок в виде конуса 16 узла 4 подсоединяется к всосу мельничного вентилятора 5, а напорный патрубок 15 ввода аэросмеси - к напорной стороне размольного устройства 3.

В осевую часть (вместо вала) могут быть поданы газы рециркуляции из патрубка 13 для охлаждения газохода, подсоединенного на всас мельничного вентилятора 5.

Узел термоподготовки работает следующим образом. Измельченное и частично подсушенное топливо подается через патрубок 15 в улиточную часть узла термоподготовки 4. Туда же одновременно через патрубок 14 подаются горячие топочные газы из газозаборной шахты 11. Температура топочных газов регулируется присадкой холодных газов рециркуляции из патрубка 12.

Количество горячих топочных газов регулируется шибером 18. В улитке топливо и горячие газы смешиваются и происходит термоподготовка. Крупные частицы топлива циркулируют в широкой части 17 улитки, а отработанный сушильный агент удаляется через конус 16, препятствующий преждевременному выносу крупных частиц. Внутренняя поверхность улитки может быть выполнена из отдельных прямых участков, образующих между собой углы, в которых происходит домол топлива. Отработанный сушильный агент с частью мелкой пыли выносится через конус 16 на всас мельничного вентилятора 5 и далее через пылеконцентратор 6 в горелки 7 и 8 топки 9.

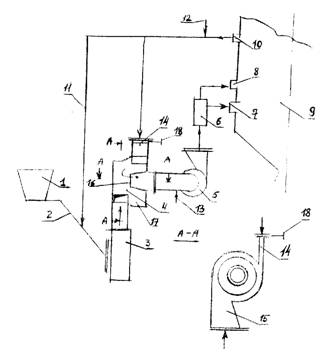

Рис. Пылесистема котла, где

1 - бункер угля, 2 - питатель угля; 10 - газоразборное окно
