Результат выполнения конструкторско-технологической разработки.

Предлагаемое приспособление (см. рис.) состоит из массивной формовочной плиты 1 с внутренним каналом в виде змеевика 4 для разогрева и охлаждения, калибровочных пазов 3 разной глубины и прижимной ленты 2.

Для получения пленок заданной толщины в калибровочный паз плиты укладывают подложки, на которые наносят необходимое количество формуемого материала.

Поверх материала укладывают фторпластовую ленту или стальную фольгу, обработанную аниадгезионным лаком. На подготовленные таким образом образцы материалов укладывают прижимную плиту.

Приспособление в сборе нагревают до температуры на 5-10° выше температуры размягчения в термостатируемом шкафу в течение 0,5-1,0 часа, после чего вместе со шкафом его охлаждают до температуры помещения. Затем приспособление подключают к испарительной головке сосуда Дьюара и парами азота охлаждают до температуры, обеспечивающей свободное снятие покровной ленты или фольги.

С охлажденного приспособления снимают прижимную плиту, удаляют покровную ленту и после доведения температуры приспособления до нормальной пленки вместе с подложкой снимают с калибровочной плиты.

Предлагаемое приспособление позволяет получать пленки строго заданной толщины, чистоты поверхности, обеспечивает высокую адгезию испытуемого материала к подложке, что способствует постоянству условий эксперимента при испытании как битумных, так и битумно-полимерных материалов различного состава.

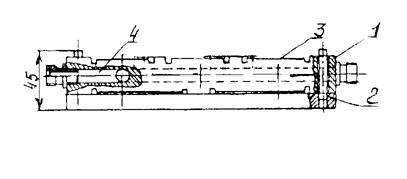

Рис. Приспособление для получения комбинированных пленок
